Hilfslinien und das Layout-Raster

Hilfslinien

Hilfslinien werden verwendet, um Objekte auf dem Grundriss oder in der Aufrissansicht auszurichten und um das Layout vor dem Zeichnen oder Platzieren von Objekten zu markieren.

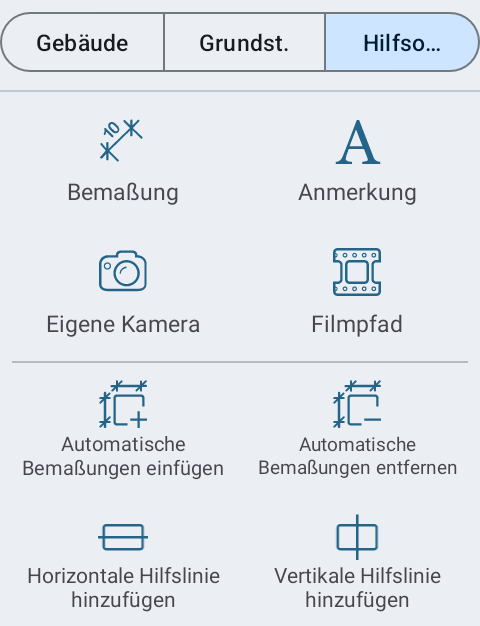

Tippen Sie zum Hinzufügen einer Hilfslinie in der Symbolleiste auf das Pluszeichen und wählen Sie den Werkzeugsatz Hilfsobjekte. Tippen Sie dann auf die Schaltfläche Horizontale Hilfslinie hinzufügen oder Vertikale Hilfslinie hinzufügen.

Tippen Sie zur Auswahl einer Hilfslinie darauf. In der Informationsleiste, die sich oberhalb des horizontalen Lineals befindet, wird die Koordinate der ausgewählten Hilfslinie angezeigt.

Um eine Hilfslinie zu verschieben, ziehen Sie sie.

Um eine Hilfslinie zu entfernen, drücken Sie lange darauf und wählen Sie Löschen im Popup-Menü.

Hilfslinien sind wie andere Objekte in der Projektstruktur aufgeführt, wo sie gesperrt und unsichtbar gemacht werden können.

Verwalten von Hilfslinien im Informationsfenster

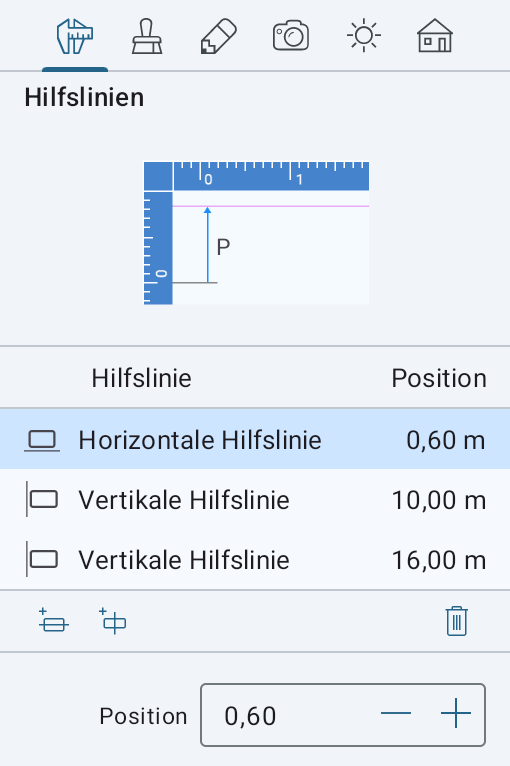

Auf der Registerkarte Objekteigenschaften im Informationsfenster werden Hilfslinien aufgelistet, die auf der aktuellen Ebene (Geschoss oder Grundstück) vorhanden sind. Im Informationsfenster können Sie Hilfslinien mit den Schaltflächen unterhalb der Liste hinzufügen und löschen.

Zusätzlich zum Ziehen von Hilfslinien auf dem Grundriss oder der Aufrissansicht können Sie die Position einer Hilfslinie mithilfe des Felds Position ändern.

Intelligente Hilfslinien

Die App verfügt auch über intelligente Hilfslinien. Intelligente Hilfslinien sind temporäre Hilfslinien, die angezeigt werden, wenn Sie Wände, Fußböden oder Decken zeichnen und wenn Sie Objekte verschieben.
