Lignes de repère et grille de mise en page

Lignes de repère

Les lignes de repère sont utilisées pour aligner des objets sur le plan ou sur la vue en élévation et pour poser des marques dans la mise en page avant de dessiner ou de placer des objets.

Pour ajouter une ligne de repère, touchez le bouton plus dans la barre d’outils et choisissez l’ensemble d’outils Auxiliaires. Touchez ensuite le bouton Ajouter repère horizontal ou Ajouter repère vertical.

Pour sélectionner une ligne de repère, touchez-la. La barre d’information au-dessus de la règle horizontale affiche les coordonnées de la ligne de repère sélectionnée.

Pour déplacer une ligne de repère, faites-la glisser.

Pour supprimer une ligne de repère, maintenez le doigt dessus et choisissez Supprimer dans le menu local.

Comme tous les autres objets, les lignes de repère sont répertoriées dans l’arborescence du projet où vous pouvez les verrouiller ou les rendre invisible.

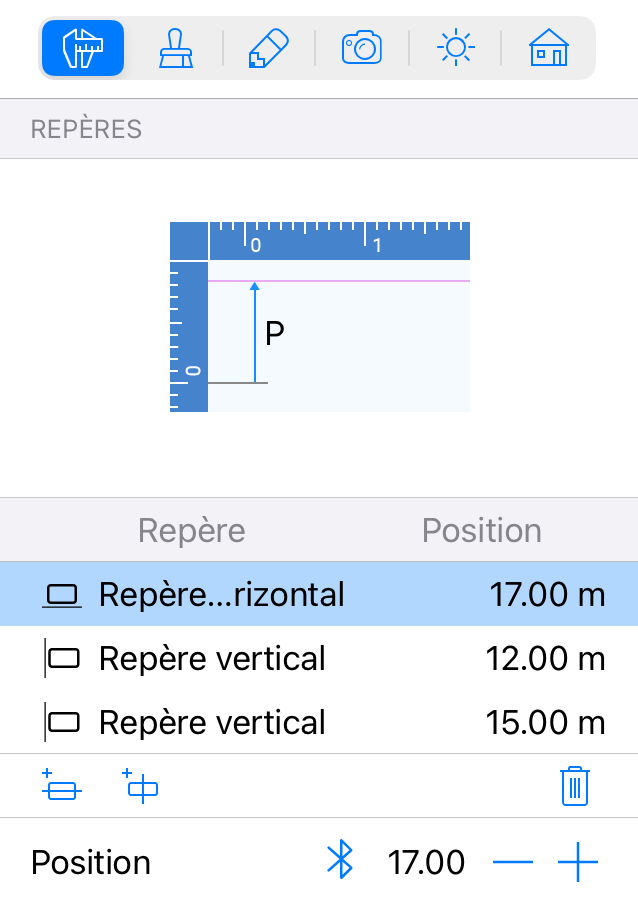

Gestion des repères dans l’inspecteur

L’onglet Propriétés de l’objet dans l’inspecteur répertorie les lignes de repère présentes sur le niveau actuel (étage ou site). L’inspecteur vous permet d’ajouter et de supprimer des repères à l’aide des boutons situés sous la liste.

Vous pouvez non seulement faire glisser des repères sur le plan ou la vue en élévation, mais aussi modifier l’emplacement d’un repère à l’aide du champ Position.

Repères intelligents

Le programme comprend également des repères intelligents. Les repères intelligents sont des lignes de repère temporaires qui apparaissent lorsque vous dessinez des murs, des planchers ou des plafonds, ou que vous déplacez des objets.
