Espace de travail Live Home 3D

Vue en plan 2D

La vue en plan 2D est utilisée pour créer un plan. Vous pouvez dessiner des murs, des planchers et des plafonds, et ajouter des objets tels que des fenêtres ou des éléments de mobilier. La vue en plan 2D vous permet également d’ajouter du texte et d’afficher les dimensions des éléments.

Pour ouvrir la vue en plan 2D, cliquez sur le bouton Vue en plan 2D dans la barre d’outils.

Vue en plan 2D

1 – Barre d’outils. Pour plus de détails, reportez-vous à la section Barre d’outils ci-dessous.

2 – La barre d’information affiche des informations sur l’objet sélectionné, comme son type, sa taille, son élévation et son orientation.

3 – Cliquez sur l’unité de mesure actuelle pour en choisir une autre ou pour ouvrir les paramètres du projet.

4 et 5 – Règles. Pour activer ou désactiver les règles, utilisez la commande de menu Présentation > Masquer/Afficher les règles (Commande-R). Vous pouvez aussi effectuer cette opération en utilisant le bouton Présentation. Lorsque vous déplacez un objet avec la souris dans la vue en plan 2D, les règles peuvent afficher des lignes. Il s’agit de fines lignes qui indiquent les coordonnées des bords gauche, droit, supérieur et inférieur des objets sur les règles. Les lignes des règles se déplacent avec l’objet. Pour contrôler ces lignes, utilisez le menu Présentation > Afficher les lignes des règles.

6 – Zone de modification du plan.

7 – Commande de zoom.

8 – Menu local des étages. La section supérieure affiche une liste des étages du projet dans laquelle vous pouvez choisir un étage à ouvrir. La section inférieure permet d’ajouter ou de supprimer des étages.

Pour choisir l’étage à afficher, sélectionnez-le dans l’onglet Propriétés du bâtiment de l’inspecteur.

La vue en plan 2D vous permet de modifier l’étage actuel et d’afficher simultanément les murs des étages situés juste au-dessus ou en dessous. Cette option peut être activée dans le menu Présentation.

Vous pouvez modifier la manière dont votre projet est présenté sur le plan à l’aide de l’onglet Propriétés 2D de l’inspecteur. Vous pouvez conserver l’aspect par défaut, appliquer un motif ou une couleur de remplissage à certaines parties du bâtiment et utiliser la vue du dessus de l’objet pour le représenter sur le plan. Pour représenter tous les objets au moyen de leur vue du dessus (à l’exception des parties du bâtiment), utilisez le bouton Représentation 2D dans la barre d’outils.

Barre d’outils

Barre d’outils

1 – Le bouton Présentation vous permet de contrôler la bibliothèque et l’inspecteur.

2 – Importer des modèles 3D à partir de la bibliothèque en ligne Trimble 3D Warehouse™ ou de fichiers stockés sur votre disque dur.

Barre d’outils

3 – Outil Sélection utilisé pour sélectionner et déplacer des objets.

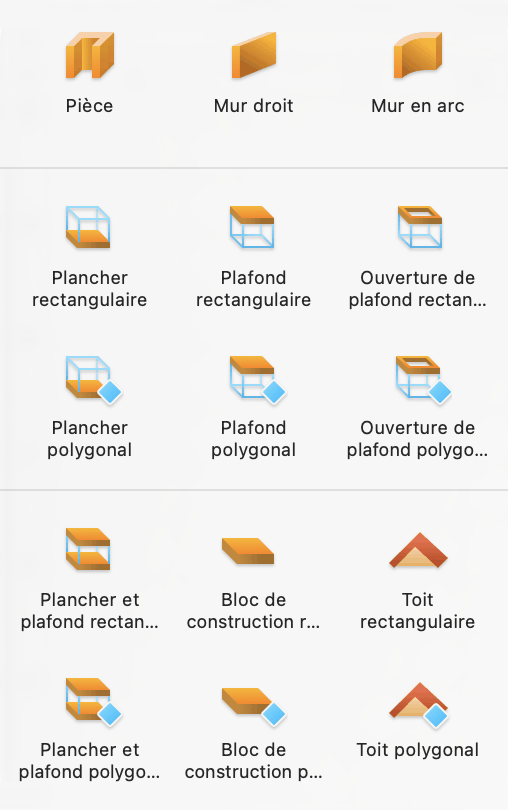

4 – Outils utilisés pour dessiner des parties de bâtiment telles que des murs, des plafonds ou des planchers.

Outils

L’outil Pièce crée une pièce rectangulaire avec un plafond et un plancher.

L’outil Mur droit crée des murs droits.

L’outil Mur en arc crée des murs arrondis.

L’outil Plancher rectangulaire ajoute un plancher rectangulaire.

L’outil Plancher polygonal vous permet de créer un plancher en lui donnant la forme que vous voulez.

L’outil Plafond rectangulaire crée un plafond rectangulaire.

L’outil Plafond polygonal vous permet de créer un plafond en lui donnant la forme que vous voulez.

L’outil Ouverture de plafond rectangulaire crée une ouverture rectangulaire dans la dalle de l’étage actuel.

L’outil Ouverture de plafond polygonale crée une ouverture de forme libre dans la dalle de l’étage actuel. (Édition Pro uniquement)

L’outil Plancher et plafond rectangulaires crée un plancher et un plafond rectangulaires de même forme l’un au-dessus de l’autre. (Édition Pro uniquement)

L’outil Plancher et plafond polygonaux crée un plancher et un plafond de formes libres et identiques l’un au-dessus de l’autre. (Édition Pro uniquement)

L’outil Bloc de construction rectangulaire dessine un bloc de construction rectangulaire. Il peut être utilisé pour créer des éléments tels que des seuils ou des plateformes. (Édition Pro uniquement)

L’outil Bloc de construction polygonal vous permet de dessiner un bloc de construction de forme libre. Il peut être utilisé pour créer des éléments tels que des seuils ou des plateformes. (Édition Pro uniquement)

L’outil Toit rectangulaire ajoute un toit rectangulaire. Contrairement au toit automatique, cet outil vous permet de définir la surface occupée par le toit. (Édition Pro uniquement)

L’outil Toit polygonal vous permet d’ajouter un toit de forme non rectangulaire. Contrairement au toit automatique, cet outil vous permet de définir la surface occupée par le toit. (Édition Pro uniquement)

Veuillez noter que le programme crée automatiquement un plancher et un plafond dès que vous créez une pièce (une forme fermée délimitée par des murs). Il n’est donc pas nécessaire d’ajouter des planchers ou des plafonds dans la plupart des cas.

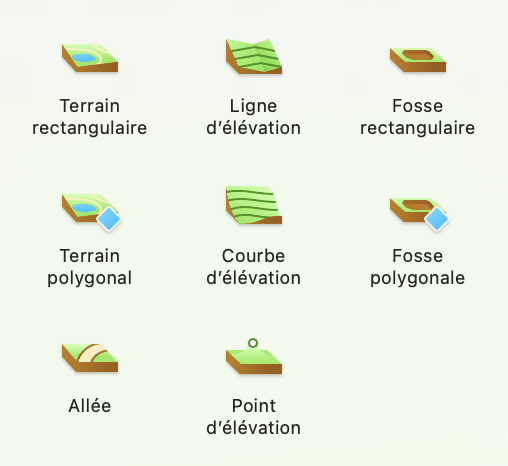

5 – Outils pour la modélisation d’un terrain.

Outil de modélisation de terrain

L’outil Terrain rectangulaire ajoute un terrain rectangulaire. (Édition Pro uniquement)

L’outil Terrain polygonal vous permet de créer un terrain en lui donnant la forme que vous voulez. (Édition Pro uniquement)

L’outil Allée ajoute une allée. (Édition Pro uniquement)

L’outil Ligne d’élévation ajoute une ligne d’élévation polygonale. (Édition Pro uniquement)

L’outil Courbe d’élévation est un outil de dessin à main levée permettant d’ajouter des lignes d’élévation. (Édition Pro uniquement)

L’outil Point d’élévation ajoute un point dont vous pouvez changer l’élévation. (Édition Pro uniquement)

L’outil Fosse rectangulaire ajoute une fosse rectangulaire. (Édition Pro uniquement)

L’outil Fosse polygonale vous permet de créer une fosse en lui donnant la forme que vous voulez. (Édition Pro uniquement)

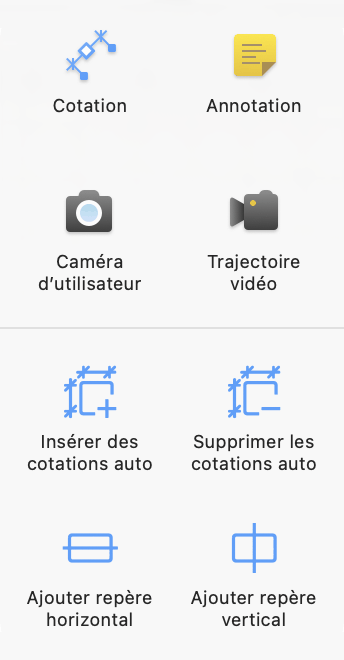

6 – Outils auxiliaires.

Outils auxiliaires

L’outil Cotation vous permet de mesurer la distance entre des points spécifiés.

L’outil Annotation ajoute des zones dans lesquelles vous pouvez taper ou coller du texte.

L’outil Caméra ajoute des caméras.

L’outil Trajectoire vidéo ajoute des caméras vidéo pour créer une trajectoire vidéo.

Barre d’outils

7 – L’outil Panorama vous permet de saisir et de faire défiler le plan avec la souris.

8 – Le bouton Zoom vous permet de choisir l’outil Zoom avant ou Zoom arrière.

9 – Mode de représentation 2D. Utiliser des contours pour afficher des objets sur le plan.

10 – Mode de représentation 2D. Utiliser la vue du dessus des objets pour les afficher sur le plan.

Mode de présentation

11 – Exporter votre plan, votre vue en élévation ou votre vue 3D sur un site de réseaux sociaux, sur votre disque dur ou en tant que pièce jointe à un message.

12 – Afficher la vue en plan 2D.

13 – Afficher la vue en élévation 2D. (Édition Pro uniquement)

14 – Afficher les vues 2D et 3D ensemble en mode divisé.

15 – Afficher la vue 3D.

Les outils de l’ensemble d’outils de dessin (Pièce et autres), ainsi que les outils auxiliaires (à l’exception de l’outil Caméra vidéo) possèdent deux modes actifs : standard et permanent. Lorsque vous sélectionnez un outil en cliquant une seule fois dessus, il s’active en mode standard. Dès que vous ajoutez l’objet correspondant, l’outil est désactivé et c’est l’outil Sélection qui devient actif.

Si vous double-cliquez sur un outil (ou si vous cliquez une deuxième fois sur un outil déjà activé), l’outil passe en mode permanent. Après avoir ajouté un objet correspondant, l’outil demeure actif et vous pouvez continuer à l’utiliser. Ce comportement est très utile si vous devez ajouter plusieurs caméras, par exemple. Pour désactiver l’outil, cliquez à nouveau sur l’outil Sélection ou sur un autre outil.

Pour personnaliser la barre d’outils, cliquez dessus avec le bouton droit de la souris et sélectionnez la commande Barre d’outils personnalisée…
