Hilfsobjekte

Bilder

Bilder auf dem Grundriss und in der Aufrissansicht

Bilder können dem Grundriss oder der Aufrissansicht hinzugefügt werden, um ein Logo oder andere Informationen anzuzeigen.

Öffnen Sie zum Hinzufügen eines Bildes die 2D-Draufsicht oder 2D-Aufrissansicht und rufen Sie das Menü auf. Wählen Sie dann Importieren > Aus Datei oder Importieren > Aus „Fotos“. Tippen Sie auf das Bild, das Sie importieren möchten. Wählen Sie abschließend 2D-Bild und tippen Sie auf die Schaltfläche Importieren. Auf diese Weise hinzugefügte Bilder sind in der 3D-Ansicht nicht sichtbar.

Wenn eine Grundrisszeichnung in einem Grafikformat, z. B. PDF, TIFF oder JPEG, vorliegt, können Sie sie in der 2D-Draufsicht ablegen, um zu sehen, wo Wände gezeichnet oder Objekte in Ihrem Projekt platziert werden sollten.

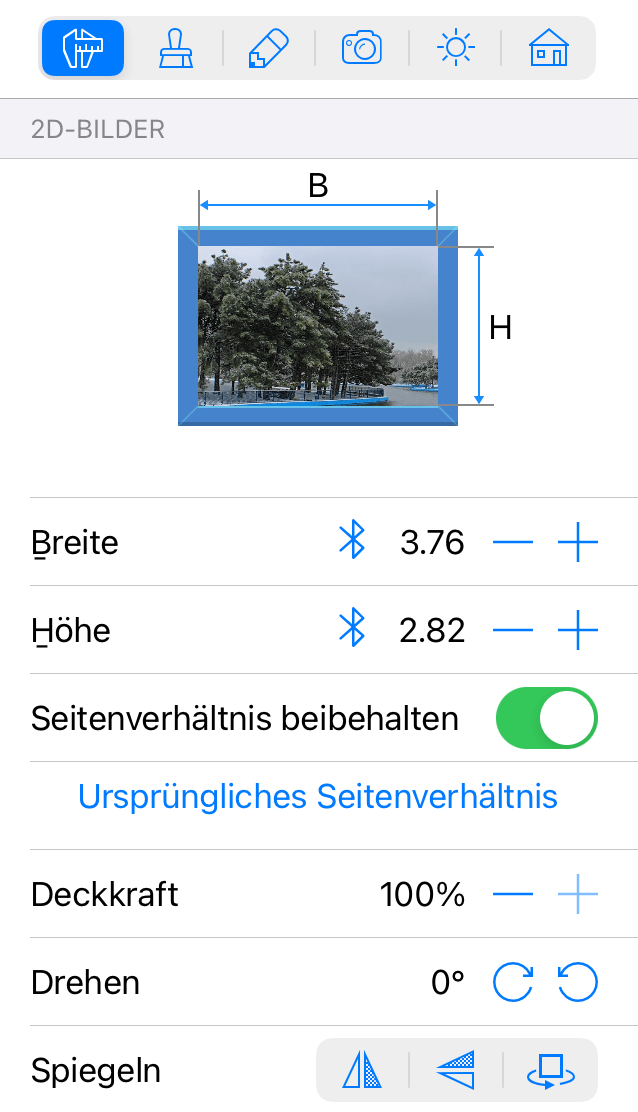

Die Bildeigenschaften befinden sich auf der Registerkarte Objekteigenschaften im Informationsfenster. Hier finden Sie Werkzeuge zum Anpassen der Bildgröße, zum Drehen und Spiegeln des Bildes und zum Ändern der Deckkraft.

Ändern Sie die Bildgröße mit den dazugehörigen Ziehpunkten oder geben Sie im Informationsfenster eine neue Größe ein. Zum Anzeigen des Bildes mit der richtigen Skalierung können Sie das Werkzeug Bemaßung verwenden. Die Bildgröße im Informationsfenster wird in der Maßeinheit angezeigt, die für das gesamte Projekt ausgewählt wurde.

Drehen Sie ein Bild mit dem dazugehörigen Drehpunkt.

In der Projektstruktur können Sie die Option für die Sichtbarkeit und zum Sperren einstellen.

Bilder in der 3D-Ansicht

Es gibt zwei Möglichkeiten, ein Bild in der 3D-Ansicht anzuzeigen:

• Wenden Sie ein Bild als Textur auf ein Objekt an, wie es unten beschrieben ist.
• Importieren Sie ein Bild als ein 3D-Bild-Objekt.

Um eine Textur auf ein Objekt anzuwenden, erstellen Sie ein eigenes Material und wenden Sie es dann auf das Objekt an.

Erstellen eines Wandbildes

Um ein Wandbild zu erstellen, erstellen Sie ein Material basierend auf Ihrem Bild, wie unter Erstellen neuer Materialien beschrieben. Wenden Sie dann das Material auf ein Objekt an. Die Textur wird sehr wahrscheinlich auf die Objektoberfläche gekachelt oder sie ist zu groß. In den folgenden Schritten wird beschrieben, wie die Textur an das Objekt angepasst wird.

Beachten Sie, dass die Texturgröße eingeschränkt ist. Das Importieren von Bildern mit sehr hoher Auflösung wird nicht empfohlen, weil sie automatisch verringert wird.

Sobald ein neues Material mit Ihrer Textur erstellt wurde, fügen Sie Ihrem Projekt ein Wandpaneel hinzu und wenden Sie das Material darauf an.

Die Textur auf dem Wandpaneel kann gekachelt werden. Korrigieren Sie dies mit dem Werkzeug Kachelumwandlung im Informationsfenster. Stellen Sie sicher, dass Seitenverhältnis beibehalten aktiviert ist.

Möglicherweise müssen Sie auch das Seitenverhältnis des Wandpaneels anpassen, um es an das Seitenverhältnis der Textur anzupassen. Dies können Sie tun, indem Sie die Breite oder Höhe des Wandpaneels auf der Registerkarte Objekteigenschaften im Informationsfenster ändern.

Sie können eine Textur auf die gleiche Weise auf andere Objekte anwenden. Es ist wichtig, daran zu denken, dass das Werkzeug Kachelumwandlung nur bei Wänden, Wandpaneelen, Decken, Fußböden und Bausteinen funktioniert.
