Arbeiten mit Objekten
Säulen
Der Objekttyp „Säule“ unterscheidet sich von anderen, weil Sie bei Säulen die Kapitell- und Sockelhöhe unabhängig von der Gesamthöhe anpassen können. Diese Objekte können Ihrem Projekt nur aus der standardmäßigen Bibliothek hinzugefügt werden. Andere Bibliotheksobjekte können in der Größe nur geändert werden, indem das Seitenverhältnis ihrer Teile beibehalten wird. Um diese Funktion verfügbar zu machen, wurden in der Bibliothek vorhandene Säulen auf besondere Weise erstellt. Jede importierte Säule wird nicht über die erklärte Eigenschaft verfügen. Aus diesem Grund wird sie dem Objekttyp „Möbel“ zugeordnet.
Vorgänge, die alle Objekttypen gemein haben, werden im Abschnitt Grundlagen behandelt. Dies umfasst:
- Hinzufügen und Entfernen von Objekten
- Auswählen von Objekten
- Verschieben von Objekten
- Drehen von Objekten
Im Abschnitt Objekteigenschaften in 2D wird erklärt, wie ein Strich und eine Farbfüllung mit der Registerkarte 2D-Eigenschaften im Informationsfenster auf ein angewendet wird.
Im Abschnitt Anwenden von Materialien wird erklärt, wie Materialien auf Objekte angewendet werden.

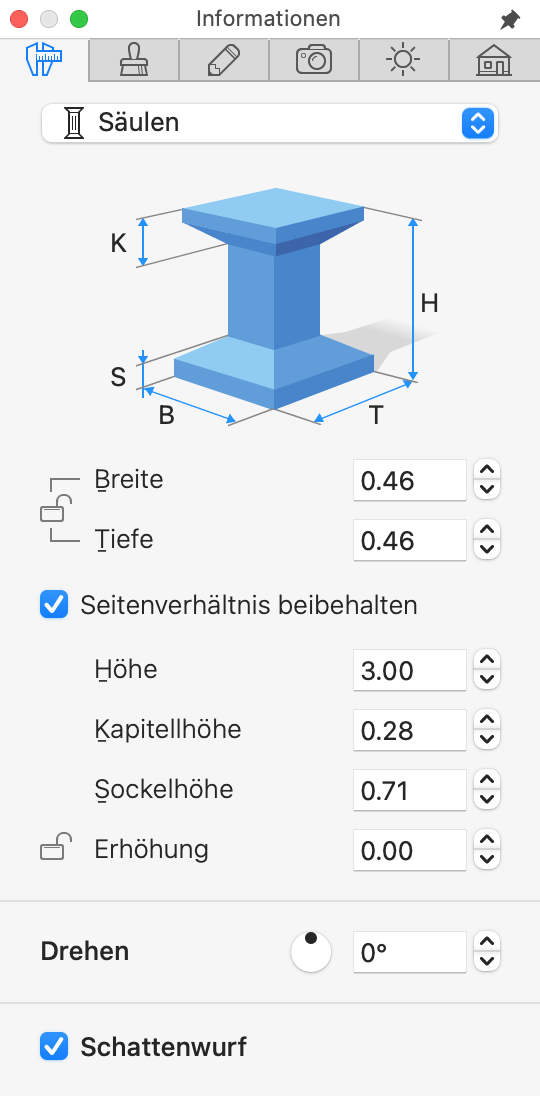

Säuleneigenschaften im Informationsfenster
Die meisten Säulenparameter befinden sich im Informationsfenster. Dort können Sie die geometrischen Eigenschaften ändern oder einrichten, wie das Objekt auf dem Grundriss oder in der 3D-Ansicht aussieht.
Geometrische Eigenschaften
Die geometrischen Eigenschaften einer Säule finden Sie auf der Registerkarte Objekteigenschaften im Informationsfenster.
Stellen Sie zum Ändern der Größe einer Säule sicher, dass deren Abmessungen im Informationsfenster entsperrt sind. Geben Sie dann neue Werte ein. Um das Objekt in der Größe proportional zu ändern, aktivieren Sie die Option Seitenverhältnis beibehalten.
Um eine Säule direkt auf dem Grundriss in der Größe zu ändern, ziehen Sie einen der Ziehpunkte auf dem Auswahlrahmen des Objekts. Die Ziehpunkte werden nicht angezeigt, wenn die Objektabmessungen gesperrt sind.
Mit dem Parameter Erhöhung wird festgelegt, wie hoch ein Objekt relativ zum standardmäßigen Fußbodenniveau platziert wird. Weil der Fußboden auch erhöht sein kann, wird die Objekterhöhung vom Fußboden ohne Erhöhung aus berechnet. In einem mehrgeschossigen Gebäude wird die Erhöhung von Objekten auf jedem Geschoss vom jeweiligen Fußbodenniveau aus berechnet.
Verwenden Sie zum Drehen einer Säule das Werkzeug Drehen im Informationsfenster oder den Drehpunkt auf dem Grundriss.
Schattenwerfen
Sie können den Schatten einer Säule mit der Option Schattenwurf aktivieren und deaktivieren.
