Éclairage

Éditeur de source de lumière

Live Home 3D vous permet de créer et de modifier des sources de lumière. Pour ouvrir l’éditeur, sélectionnez un objet et choisissez Édition > Sources de lumière dans le menu.

La fonction décrite dans cette section n’est disponible que dans l’édition Pro.

Le terme « lampe » est utilisé dans cette section pour désigner tout objet émettant de la lumière (lampe, bougie, cheminée, etc.). L’expression « source de lumière » est utilisée pour désigner une partie du modèle 3D qui simule une source de lumière unique et constitue réellement une source lumineuse dans la scène 3D. Une lampe peut avoir une ou plusieurs sources de lumière.

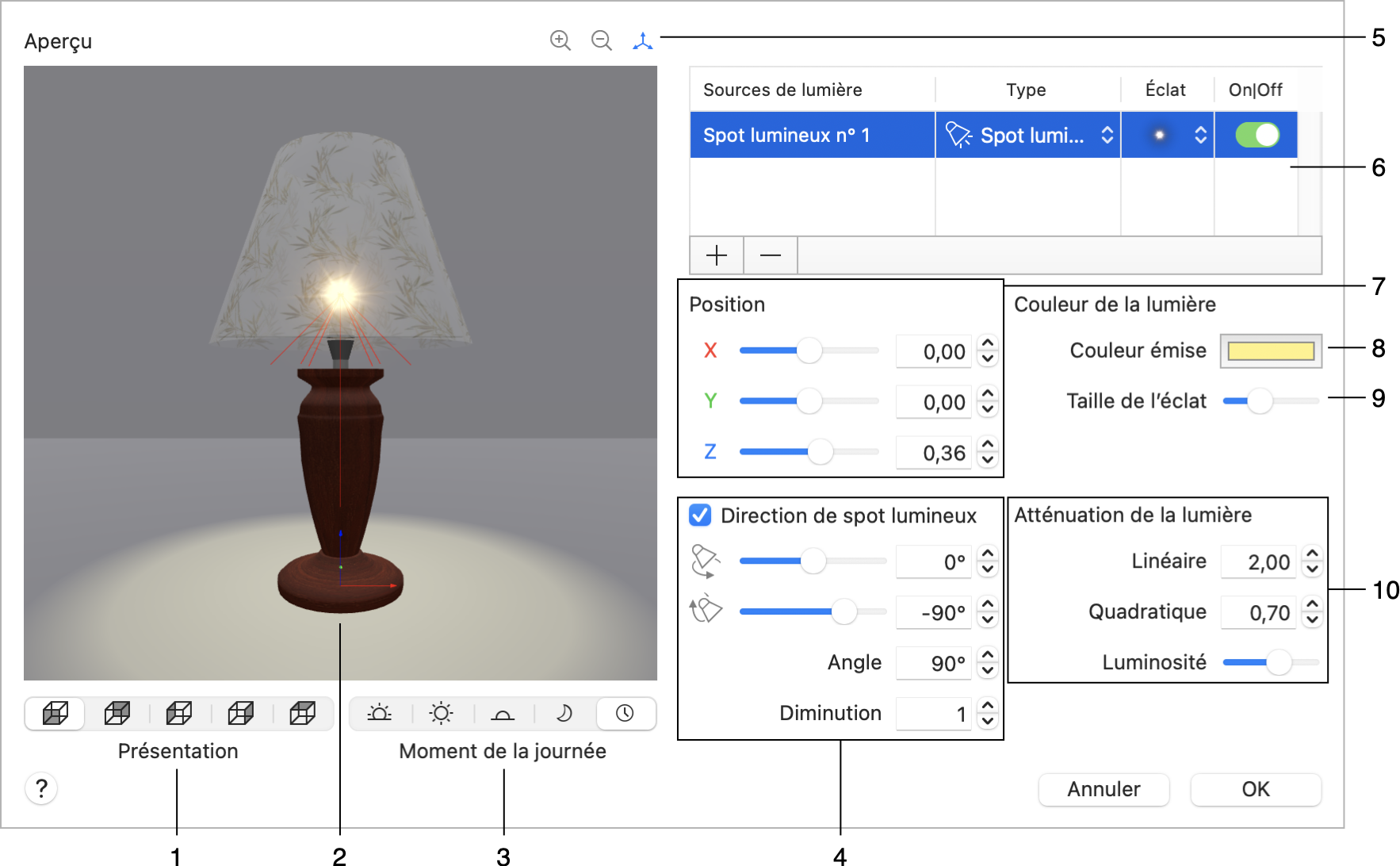

Principaux éléments de l’éditeur de source de lumière

1 – Choisissez l’un des points de vue prédéfinis.

2 – Aperçu.

3 – Choisissez l’heure du jour pour afficher l’aperçu d’une lampe dans différentes conditions d’éclairage.

4 – Commandes de spots lumineux. Elles sont activées lorsque la source de lumière actuelle est de type spot lumineux. Vous pouvez faire pivoter une source de lumière et modifier les propriétés du faisceau lumineux.

5 – Masquez ou affichez la direction du spot lumineux et les axes des coordonnées.

6 – Liste des sources de lumière.

7 – Position de la source de lumière actuelle par rapport à la lampe.

8 – Couleur de la source de lumière.

9 – Taille de l’éclat.

10 – Paramètres Atténuation de la lumière et Luminosité. Ils définissent la vitesse de diminution progressive de la lumière en fonction de la distance par rapport à une source de lumière.

Aperçu

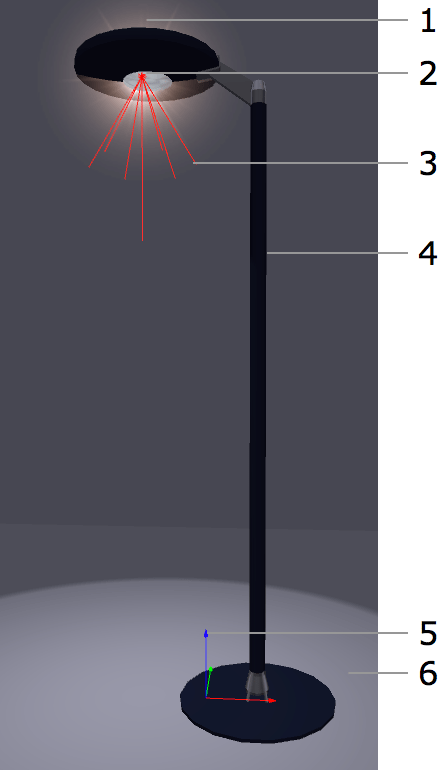

L’aperçu montre votre lampe dans une petite pièce vide. Vous pouvez ainsi voir comment la lumière éclaire les murs, le plancher et le plafond.

1 – Éclat.

2 – Emplacement de la source de lumière.

3 – Angle du faisceau lumineux.

4 – Objet « lampe ».

5 – Les axes de coordonnées d’une lampe indiquent le point où X=0, Y=0 et Z=0. Les couleurs des axes correspondent aux couleurs des coordonnées X, Y et Z dans la section Position.

6 – Reflet de la lumière sur le plancher.

Pour changer de point de vue, placez le curseur sur la zone d’aperçu, puis cliquez et faites glisser le curseur. Pour choisir une vue prédéfinie, utilisez les boutons situés sous l’aperçu. Pour rétablir le point de vue et le niveau de zoom par défaut, double-cliquez sur l’aperçu.

Pour afficher l’aperçu d’une lampe avec une intensité de lumière ambiante différente, utilisez les boutons Heure du jour.

Les boutons de zoom se trouvent au-dessus de l’aperçu, sur la droite.

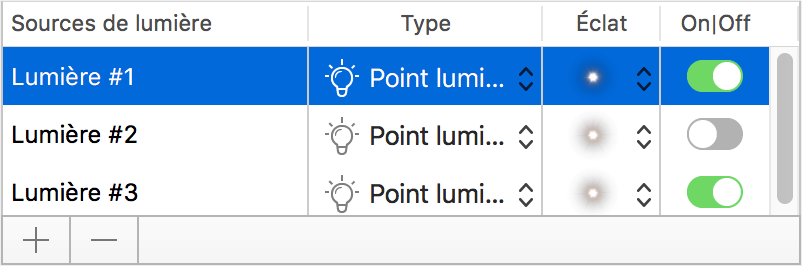

Liste des sources de lumière

Une lampe peut avoir plusieurs sources de lumière. Pour en sélectionner et en ajuster une, cliquez dessus dans la liste.

Pour ajouter une source de lumière, cliquez sur le bouton « plus » en dessous de la liste. Pour supprimer la source de lumière sélectionnée, utilisez le bouton « moins ».

Les sources de lumière possèdent les propriétés suivantes :

• Le Type peut être réglé sur Point (lumière omnidirectionnelle) ou sur Spot (lumière directionnelle).
• La propriété Éclat peut être sélectionnée dans une liste locale. La taille de l’éclat peut être ajustée à l’aide du curseur Taille de l’éclat.
• L’interrupteur On/Off permet d’allumer ou d’éteindre la lumière. Il s’agit de la même option que celle que l’on trouve dans l’onglet Propriétés des lumières de l’inspecteur. Elle peut être utile pour éteindre toutes les sources de lumière sauf celle que vous êtes en train de régler.

Emplacement

Pour déplacer une source de lumière, utilisez les commandes de position.

L’emplacement est calculé en tant que distance par rapport à l’origine du système de coordonnées de la lampe. L’origine est indiquée dans l’aperçu sous forme d’axes en couleur.

Atténuation de la lumière et luminosité

Les paramètres d’Atténuation de la lumière Linéaire et Quadratique contrôlent la vitesse de réduction progressive de la lumière en fonction de la distance entre un point dans l’espace 3D et la source de lumière.

Les paramètres sont utilisés par le moteur de rendu pour le calcul du facteur d’atténuation :
Af = 1 / (Kc + Kl*D + Kq*D²)
Af : facteur d’atténuation, Kc : constante (toujours 0,5), Kl : linéaire, Kq : quadratique. D – Distance entre la source de lumière et un point dans l’espace 3D (lorsque le programme calcule la lumière pour ce point).

Le paramètre Luminosité change la luminosité ordinaire d’une source de lumière. Il agit de la même manière que la commande Luminosité disponible dans l’onglet Propriétés des lumières de l’inspecteur.

Astuce : ajustez les paramètres Atténuation de la lumière lorsque le curseur Luminosité se trouve au milieu.

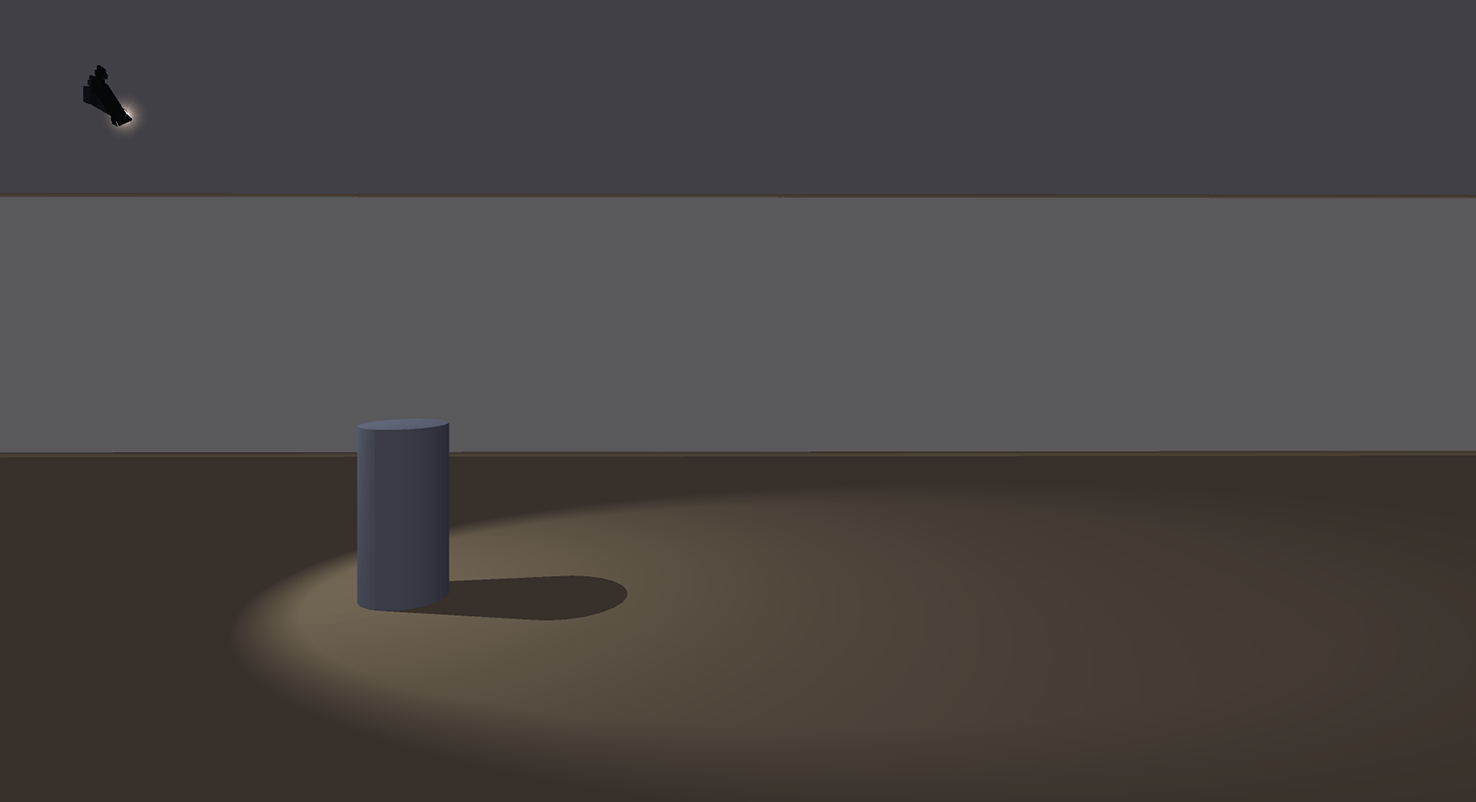

L’image ci-dessous montre l’influence de ces paramètres sur la scène 3D.

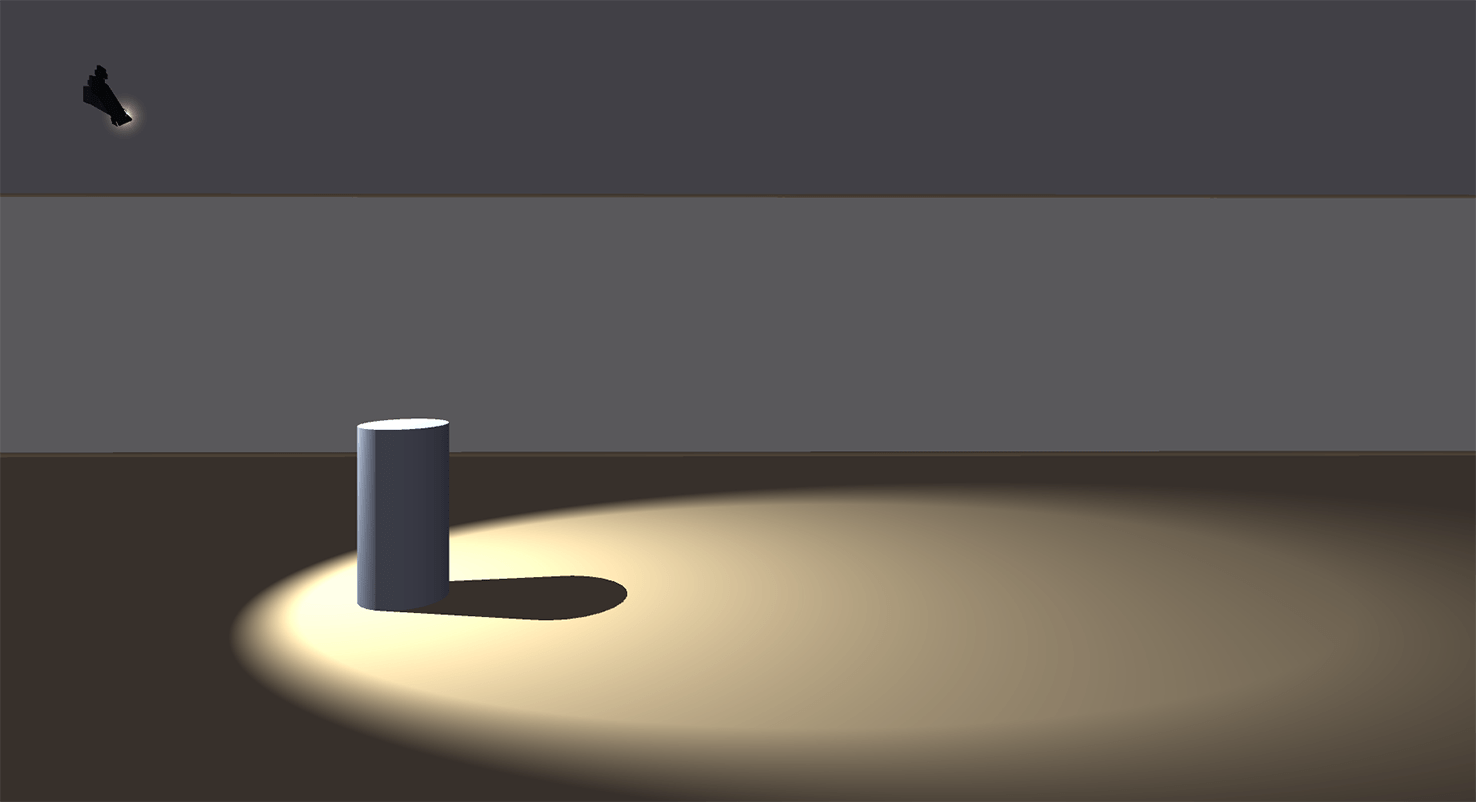

Paramètres par défaut :
Linéaire = 0,30
Quadratique = 0,00

Augmentation de Linéaire :
Linéaire = 2,00
Quadratique = 0,00

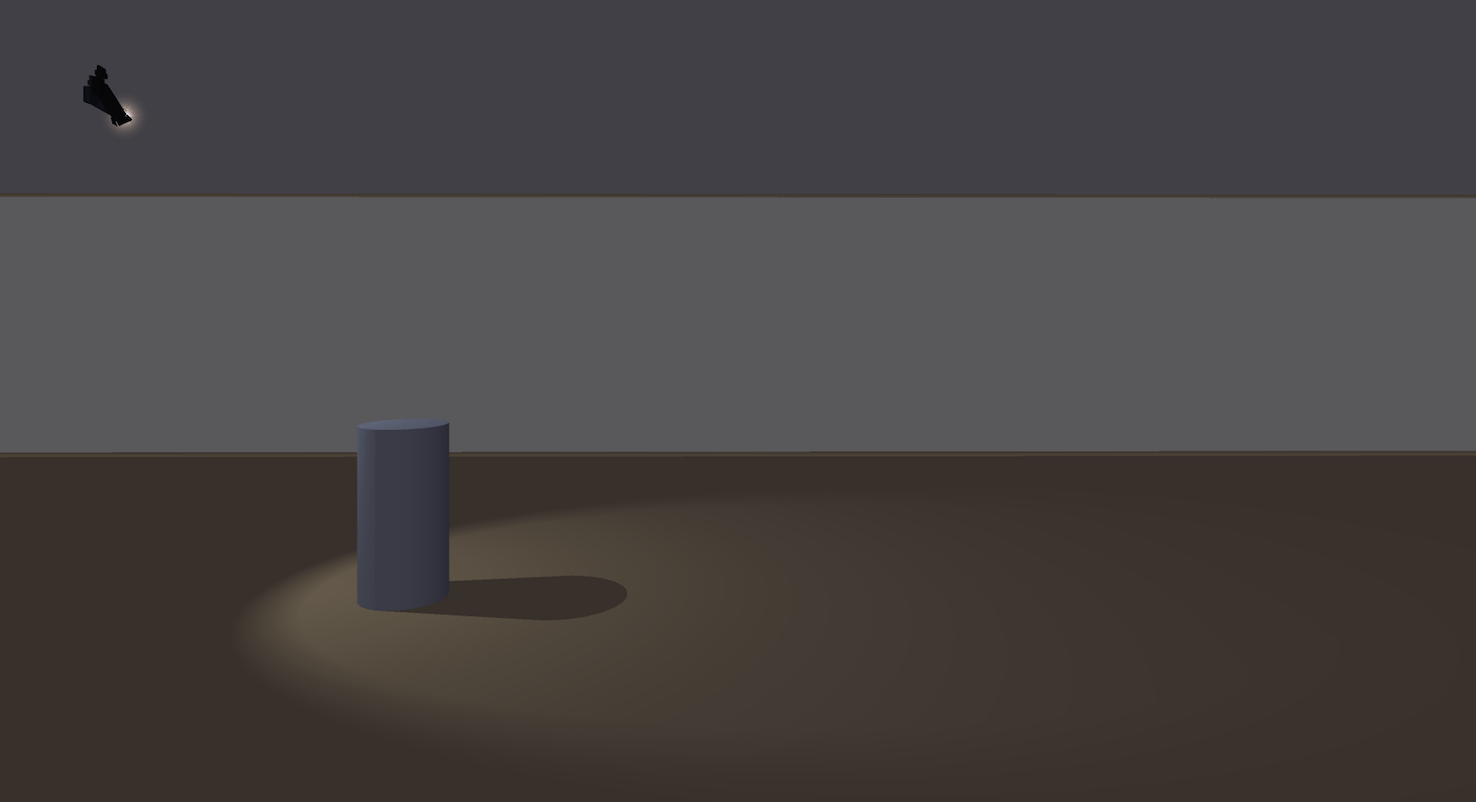

Augmentation de Quadratique (la lumière s’atténue plus rapidement que ci-dessus) :
Linéaire = 0,30
Quadratique = 0,80

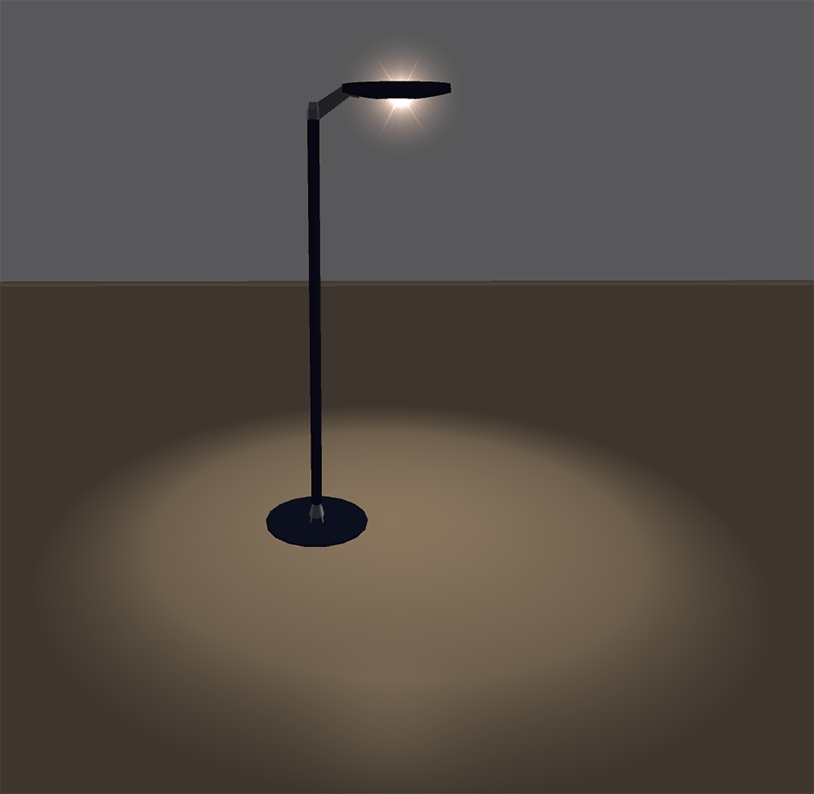

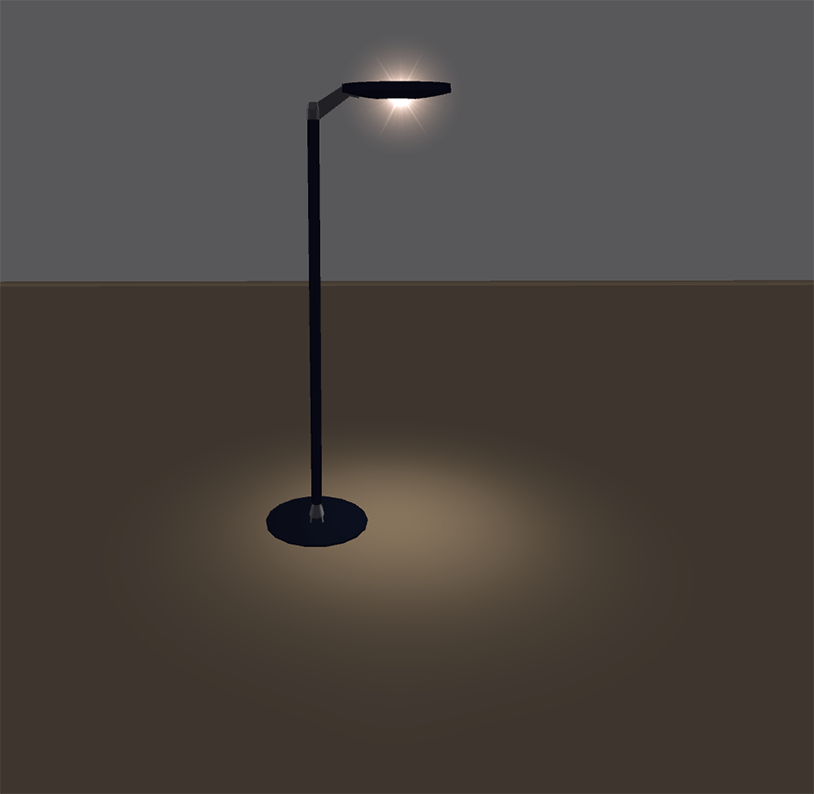

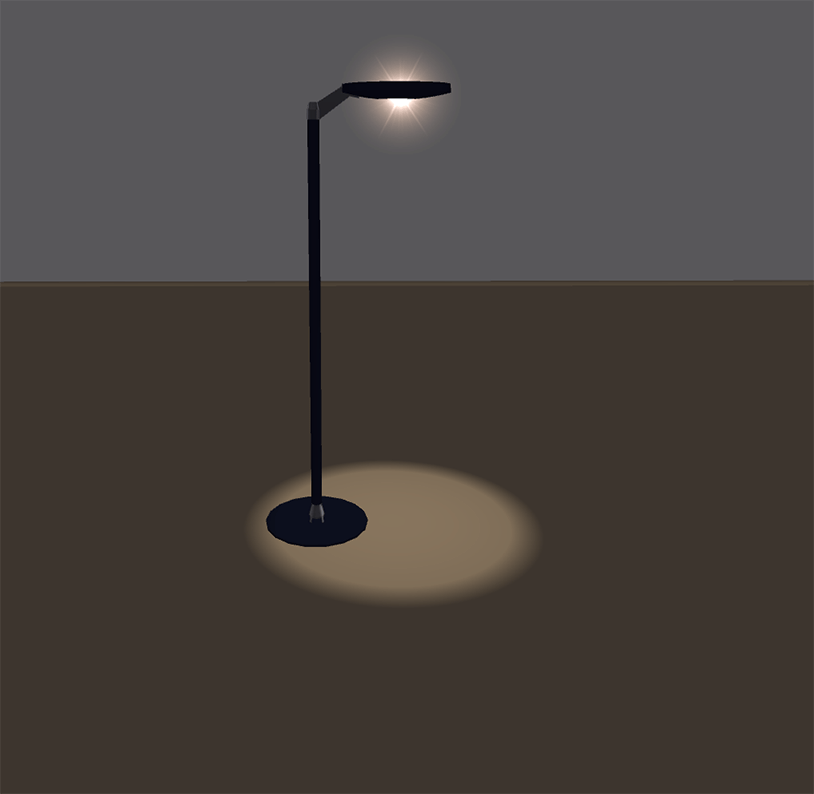

Paramètres de lumière directionnelle

Les sources de lumière de type Spot vous permettent de configurer des paramètres de faisceau de lumière supplémentaires : Angle et Diminution.
