Hilfslinien und das Layout-Raster

Hilfslinien

Hilfslinien werden verwendet, um Objekte auf dem Grundriss oder in der Aufrissansicht auszurichten und um das Layout vor dem Zeichnen oder Platzieren von Objekten zu markieren.

Platzieren Sie zum Hinzufügen einer Hilfslinie den Mauszeiger über einem Lineal und drücken und halten Sie die linke Maustaste gedrückt. Sie können eine Hilfslinie dann per Drag&Drop auf der Zeichnung platzieren. Alternativ können Sie mit der rechten Maustaste auf den Arbeitsbereich klicken und den Befehl Horizontale Hilfslinie hinzufügen oder Vertikale Hilfslinie hinzufügen auswählen.

Klicken Sie zum Auswählen einer Hilfslinie auf die Hilfslinie. In der Informationsleiste, die sich oberhalb des horizontalen Lineals befindet, wird die Koordinate der ausgewählten Hilfslinie angezeigt.

Der Mauszeiger wird zu einem Pfeil mit zwei Spitzen, wenn Sie ihn über eine Hilfslinie ziehen. Zu diesem Zeitpunkt können Sie mit der rechten Maustaste auf die Hilfslinie klicken, um das Kontextmenü zu öffnen.

Ziehen Sie zum Verschieben einer Hilfslinie mit dem Mauszeiger daran.

Wählen Sie zum Entfernen einer Hilfslinie die Hilfslinie aus und drücken Sie die Löschtaste. Sie können auch eine Hilfslinie per Drag&Drop auf ein Lineal platzieren. Mit dem horizontalen Lineal können Sie horizontale Hilfslinien hinzufügen und entfernen, und mit dem vertikalen Lineal können Sie vertikale Hilfslinien bearbeiten.

Hilfslinien sind wie andere Objekte in der Projektstruktur aufgeführt, wo sie gesperrt und unsichtbar gemacht werden können.

Verwalten von Hilfslinien im Informationsfenster

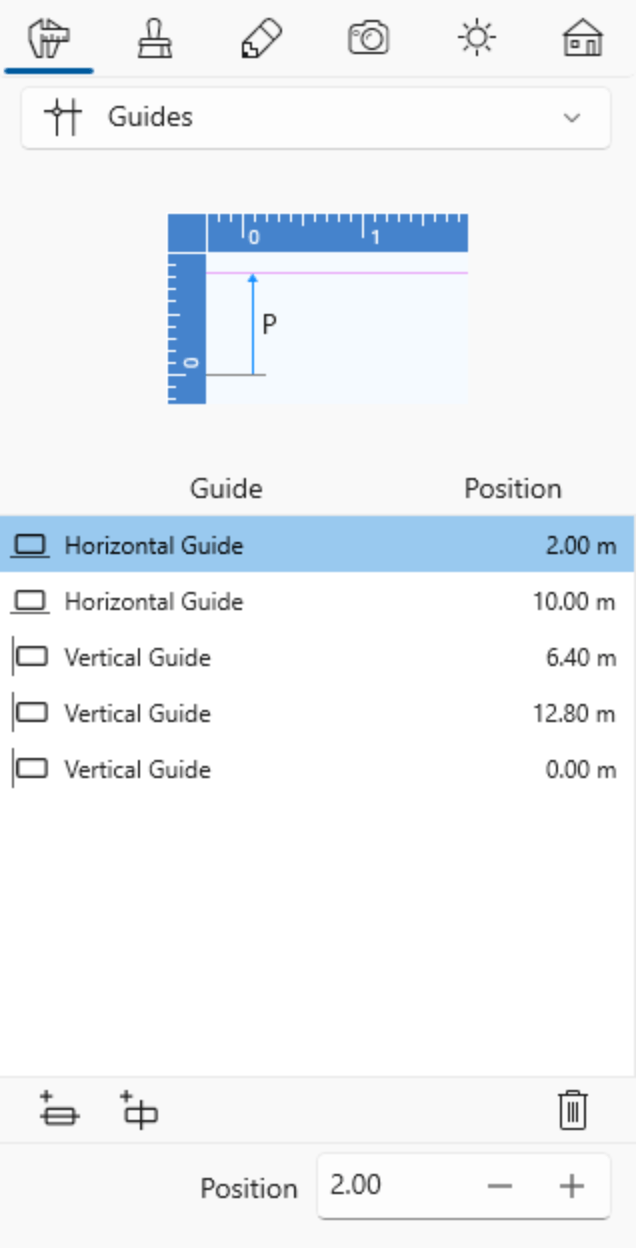

Auf der Registerkarte Objekteigenschaften im Informationsfenster werden Hilfslinien aufgelistet, die auf der aktuellen Ebene (Geschoss oder Grundstück) vorhanden sind. Im Informationsfenster können Sie Hilfslinien mit den Schaltflächen unterhalb der Liste hinzufügen und löschen.

Zusätzlich zum Ziehen von Hilfslinien auf dem Grundriss oder der Aufrissansicht können Sie die Position einer Hilfslinie mithilfe des Felds Position ändern.

Intelligente Hilfslinien

Das Programm verfügt auch über intelligente Hilfslinien. Intelligente Hilfslinien sind temporäre Hilfslinien, die angezeigt werden, wenn Sie Wände, Fußböden oder Decken zeichnen und wenn Sie Objekte verschieben.
