Utilisation des projets

Arborescence du projet

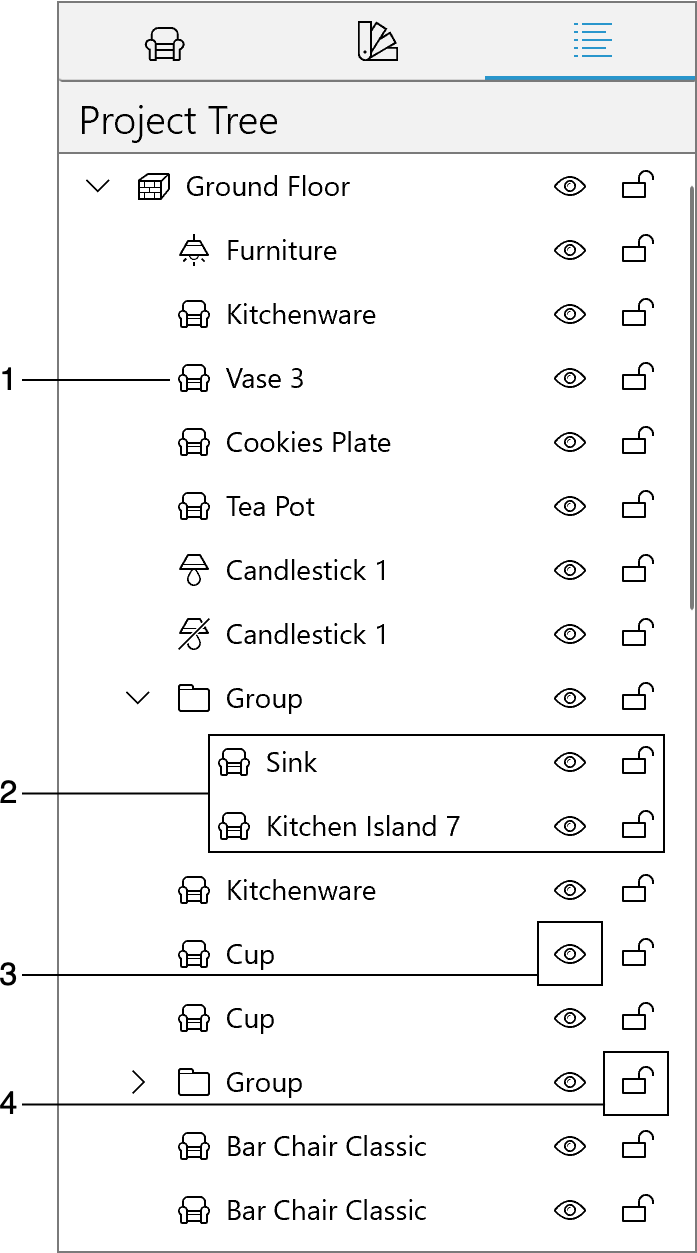

L’arborescence du projet est une liste d’objets qui ont été ajoutés au projet actuel. Elle se trouve dans l’onglet le plus à droite du panneau Bibliothèque.

1 – Objet. Cliquez sur le nom de l’objet dans la liste pour sélectionner cet objet dans la liste et dans le projet.

2 – Sous-éléments d’un objet ou d’un groupe. Cliquez sur le triangle pour afficher ou masquer les sous-éléments.

3 РOption Visibilit̩. Cliquez sur cette ic̫ne pour masquer ou afficher un objet dans le projet.

4 – Option Verrouillage. Cliquez sur cette icône pour empêcher la modification ou le déplacement accidentel d’un objet. Il est impossible de sélectionner un objet verrouillé dans l’une des vues.

Les nouveaux objets sont présentés dans votre projet avec des noms par défaut. Par exemple, tous les segments de mur reçoivent le nom « Mur Â». Pour distinguer des objets du même type, vous pouvez leur attribuer des noms différents. Pour modifier le nom d’un objet, cliquez avec le bouton droit de la souris dans l'arborescence du projet, sélectionnez Renommer dans le menu contextuel et saisissez le nom souhaité.

Les objets sont regroupés par type dans la liste. Les murs, par exemple, sont présentés ensemble et ne sont pas mélangés à des objets d’autres types. Vous pouvez ainsi utiliser l’arborescence du projet pour sélectionner facilement tous les objets d’un même type.

Certains objets peuvent avoir des parties affichées en tant que sous-objets dans l’arborescence du projet. Un objet porte, par exemple, est constitué d’un encadrement et de la porte elle-même. Les paramètres de ces sous-objets peuvent être modifiés séparément. Un objet mur peut avoir des plinthes et des corniches de chaque côté.

Tout objet que vous sélectionnez dans une vue est également sélectionné dans l’arborescence du projet et vice versa.

Pour afficher le menu contextuel d’un objet, cliquez sur l’objet avec le bouton droit de la souris. La plupart des commandes sont identiques à celles du menu contextuel de la vue en plan 2D.

Si vous avez des difficultés à retrouver un objet sur le plan, sélectionnez-le dans l’arborescence du projet. Le cadre de sélection de l’objet vous permet de le distinguer des autres objets dans la vue 2D ou 3D. Veillez à ne pas vous tromper d’étage lorsque vous recherchez l’objet. Pour accéder rapidement à l’objet dans la vue 3D, choisissez la commande Montrer en 3D dans le menu contextuel de l’objet.

Certains objets, plus particulièrement ceux que vous avez importés, peuvent être accompagnés d’un signal d’avertissement jaune dans l’arborescence du projet. Ce signal indique que l’objet a été créé avec de nombreux détails et que cela risque de diminuer la vitesse de rendu de la vue 3D. Pour plus de détails, consultez la section Type et représentation.
