Arbeiten mit Dächern
Hinzufügen und Löschen von Dächern
Mit der App können Sie automatische und angepasste Dächer hinzufügen. Beide Dachtypen können auf dem gleichen Geschoss vorhanden sein. In diesem Fall wird die angegebene Fläche vom angepassten Dach und die restliche Fläche vom automatischen Dach bedeckt. Es wird empfohlen, immer automatische Dächer zu verwenden, falls möglich. Angepasste Dächer sind nur in der Pro-Edition verfügbar.
Hinzufügen eines automatischen Daches
Automatische Dächer sind so entwickelt, dass sie den gesamten verfügbaren Raum bedecken. Diese Fläche wird durch den Umriss der Außenwände oder den Umriss des Geschosses bestimmt.

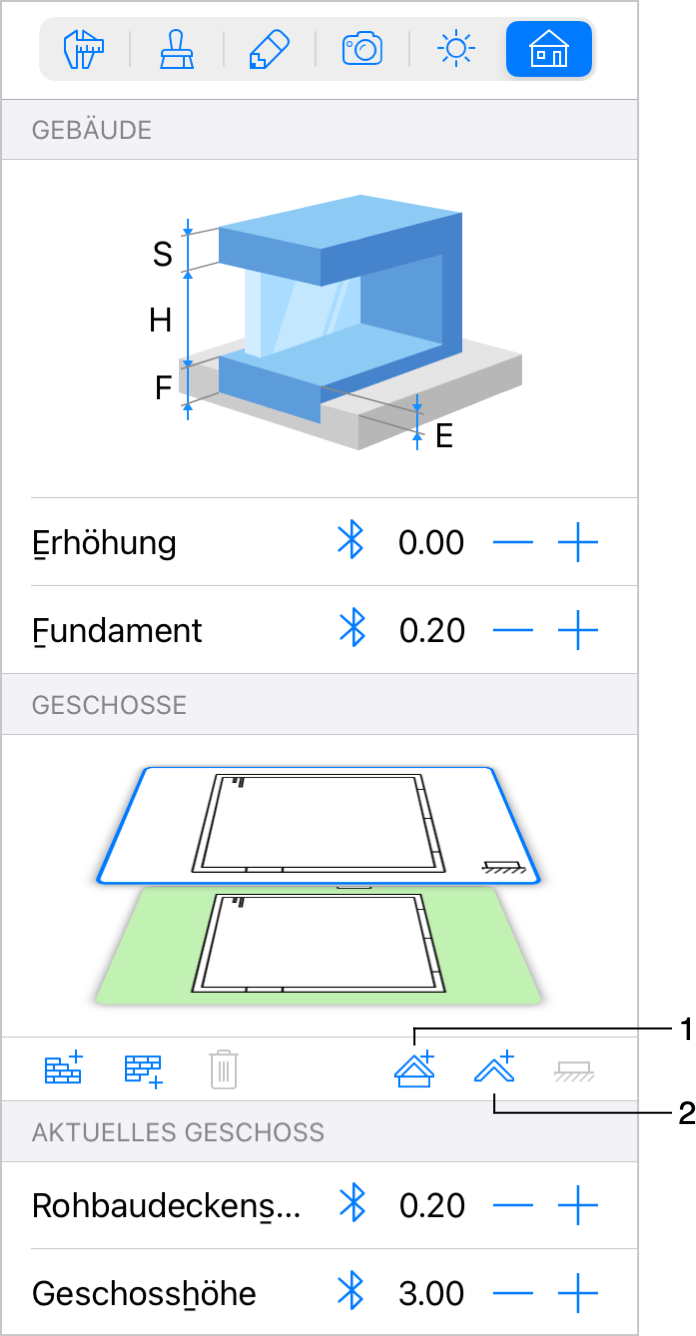

Verwenden Sie zum Hinzufügen oder Löschen eines automatischen Daches die Registerkarte Gebäude im Informationsfenster.
1 – Ein automatisches Dach oberhalb des aktuellen Geschosses hinzufügen.
2 – Ein automatisches Dach auf dem aktuellen Geschoss hinzufügen.
Um ein Dach auf dem aktuellen Geschoss oder darüber hinzuzufügen, tippen Sie im Informationsfenster auf die entsprechende Schaltfläche. Wenn es nötig ist, wird das obere Geschoss automatisch hinzugefügt. Daraufhin wird der Dachassistent geöffnet. Nun können Sie den Dachtyp (z. B. Giebeldach oder Mansarddach) auswählen.
Sobald ein Dach hinzugefügt wurde, können Sie seine Eigenschaften im Informationsfenster ändern. Um den Dachtyp mit dem Dachassistenten zu ändern, wählen Sie im Kontextmenü des Daches den Befehl Dachtyp ändern.
Nachdem ein Dach erstellt wurde, wechselt die entsprechende Schaltfläche im Informationsfenster ihre Funktion von „Hinzufügen“ zu „Entfernen“.
Wenn Sie ein automatisches Dach in ein angepasstes Dach umwandeln möchten, wählen Sie Dachbearbeitung ermöglichen im Kontextmenü des Daches. Der umgekehrte Vorgang wird nicht unterstützt. Um ein angepasstes Dach durch ein automatisches Dach zu ersetzen, löschen Sie das angepasste Dach und fügen Sie ein neues automatisches Dach hinzu. Diese Funktion ist nur in der Pro-Edition verfügbar.
Hinzufügen eines angepassten Daches
Zeichnen Sie zum Hinzufügen eines rechteckigen Daches mit dem Werkzeug Rechteckiges Dach ein Dach auf den Grundriss. Berühren Sie den Grundriss und ziehen Sie den Finger zur Seite. Auf diese Weise geben Sie eine Ecke der Dachkontur an. Heben Sie Ihren Finger an der Stelle an, an der sich die gegenüberliegende Ecke befinden soll.
Sobald Sie die Zeichnung des Daches fertiggestellt haben, wird der Dachassistent geöffnet. Nun können Sie den Dachtyp auswählen.
Aktivieren Sie zum Hinzufügen eines polygonalen Daches das Werkzeug Polygonales Dach. Tippen und ziehen Sie, um eine der Dachseiten zu erstellen. Heben Sie Ihren Finger an, um die Position einer Ecke festzulegen. Tippen Sie auf die Positionen, an denen Ecken angezeigt werden sollen. Tippen Sie zum Beenden des Zeichnens in der Symbolleiste auf die Schaltfläche Abschließen. Wählen Sie dann mit dem Dachassistenten den Dachtyp aus.
Wählen Sie zum Ändern der Form oder Größe eines angepassten Daches auf dem Grundriss das Dach aus und ziehen Sie an einem der Eck- oder Seitenziehpunkte.
Drücken Sie zum Ändern der Form eines angepassten Daches lange auf das Dach, um das Kontextmenü aufzurufen. Wählen Sie dann Umriss bearbeiten im Kontextmenü. Für eine Schnellauswahl können Sie einfach auf das Dach doppeltippen. Durch das Verschwinden der Ziehpunkte zum Ändern der Größe wird angegeben, dass in den Umrissbearbeitungsmodus gewechselt wurde. Die Objektkontur wird mit Ziehpunkten an den Ecken, „Punkte“ genannt, angezeigt. Um die Form der Kontur zu ändern, können Sie die Punkte verschieben.
Drücken Sie zum Hinzufügen eines neuen Punktes lange auf den Umriss und wählen Sie Punkt hinzufügen. Um einen Punkt zu entfernen, drücken Sie lange darauf und wählen Sie Punkt entfernen.
Sie können die Eigenschaften eines angepassten Daches im Informationsfenster einrichten. Um den Dachtyp mit dem Dachassistenten zu ändern, wählen Sie im Kontextmenü des Daches den Befehl Dachtyp ändern.
Die in diesem Unterabschnitt beschriebene Funktionalität ist nur in der Pro-Edition verfügbar.
Entfernen eines Daches
Wählen Sie zum Löschen eines automatischen Daches das Geschoss aus, auf dem sich das Dach befindet, und tippen Sie im Informationsfenster auf die Schaltfläche Automatisches Dach vom aktuellen Geschoss entfernen.
Wählen Sie zum Löschen eines angepassten Daches das Dach aus und tippen Sie auf die Schaltfläche zum Löschen. (Nur Pro-Edition)
Das Dach wird auch entfernt, wenn Sie das Geschoss löschen, auf dem es aufliegt.

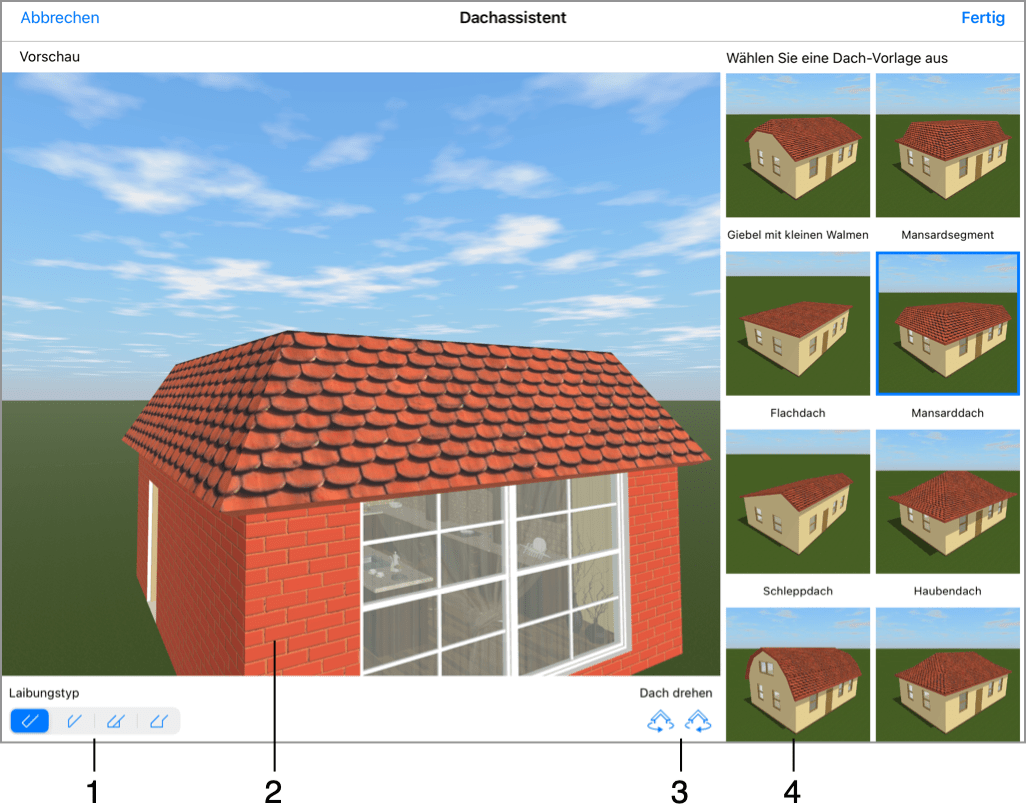

Der Dachassistent
Der Dachassistent unterstützt Sie beim Hinzufügen eines Standarddaches zu Ihrem Gebäude.
1 – Laibungstyp. Sie können ihn auch auf der Registerkarte Objekteigenschaften im Informationsfenster ändern.
2 – Vorschau Ihres Projekts mit dem hinzugefügten Dach. Ziehen Sie das Foto zum Drehen mit einem Finger umher. Verwenden Sie die Kneifgeste zum Vergrößern oder Verkleinern.
3 – Dachausrichtung. Sie können das Dach in Schritten von 90 Grad wenden.
4 – Dachvorlagen.
Weiterhin haben Sie die Möglichkeit, ein angepasstes Dach mit den zwei Schaltflächen unterhalb der Vorschau ein Geschoss nach oben oder nach unten zu verschieben. (Nur Pro-Edition)
Der Dachassistent wird beim Hinzufügen eines neuen Daches und beim Ausführen des Befehls Dachtyp ändern geöffnet.
Der Befehl Dachtyp ändern erstellt das Dach sogar von Grund auf neu. Dies bedeutet, dass die auf das Originaldach angewendeten Materialien durch die Standardmaterialien ersetzt werden. Alle im Dach installierten Objekte (z. B. Fenster oder Dachgauben) können verschwinden. Das passiert auch, wenn Sie den Befehl Dachbearbeitung ermöglichen aufrufen. Deshalb sollten Sie diese Befehle so früh wie möglich in Ihrem Arbeitsablauf verwenden.
