Arbeiten mit Dächern

Dacheigenschaften

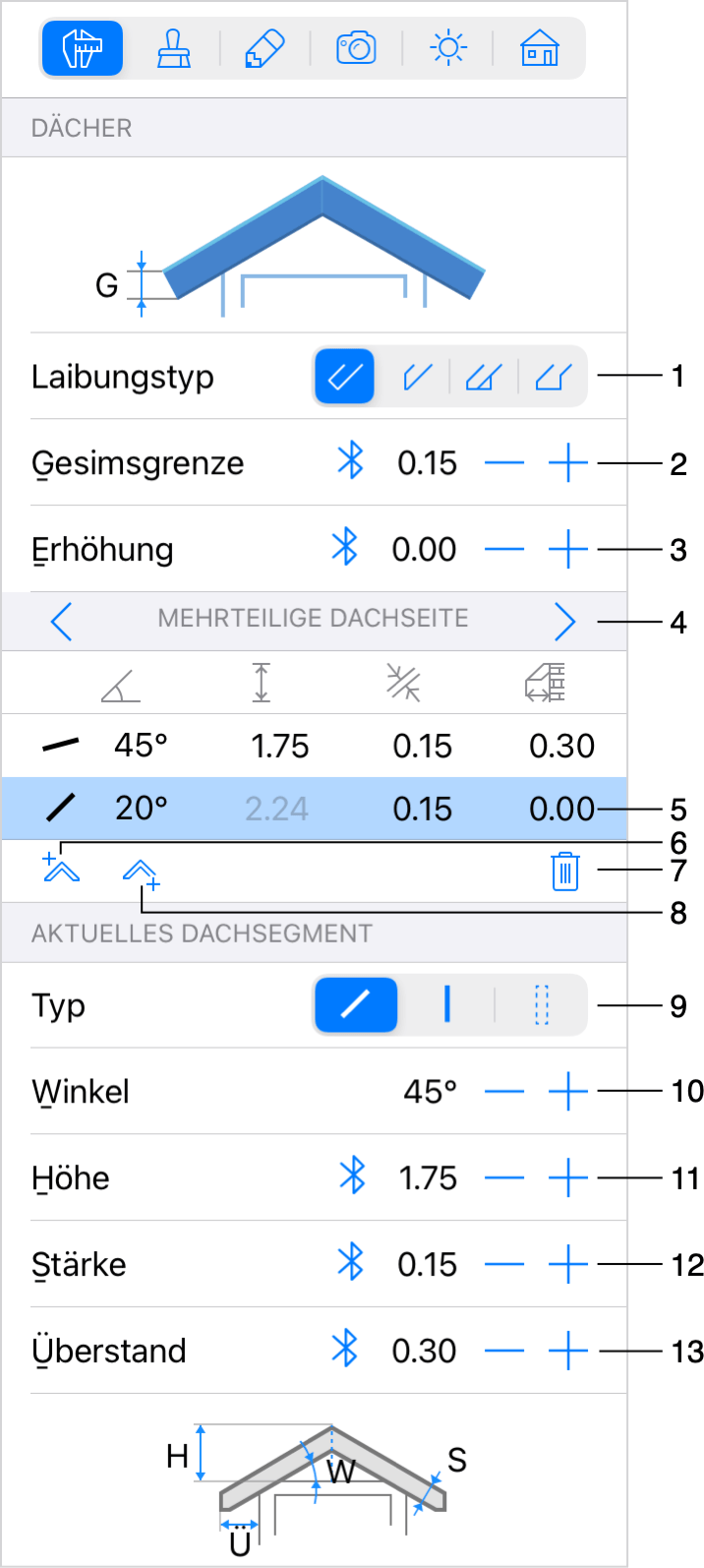

Die geometrischen Eigenschaften von Dächern befinden sich auf der Registerkarte Objekteigenschaften im Informationsfenster.

1 – Der Laibungstyp. Sie können zwischen „Einfach“, „Normal“, „Horizontal“ und „Verblendet“ auswählen.

2 – Die maximale Gesimsgröße.

3 – Die Erhöhung des Daches relativ zum Fußbodenniveau.

4 – Eine andere Dachseite auswählen. Mit den zwei Schaltflächen werden die Dachseiten in einem Kreis vorwärts oder rückwärts ausgewählt.

5 – Die Liste der Segmente der ausgewählten Dachseite und die Parameter jedes Segments.

6 – Ein Dachsegment über dem ausgewählten hinzufügen.

7 – Das ausgewählte Dachsegment löschen.

8 – Ein Dachsegment unter dem ausgewählten hinzufügen.

9 – Der Dachsegmenttyp. Schräge erstellt ein geneigtes Segment. Giebel macht das Segment vertikal. Öffnung lässt das ausgewählte Segment verschwinden.

10 – Der Winkel des ausgewählten Dachsegments. Sie können nur den Winkel von schrägen Segmenten anpassen.

11 – Die Höhe des ausgewählten Dachsegments. Beachten Sie, dass Sie die Höhe des höchsten oder eines einzelnen Segments nicht ändern können.

12 – Die Stärke des ausgewählten Dachsegments.

13 – Der Überstand des ausgewählten Dachsegments.

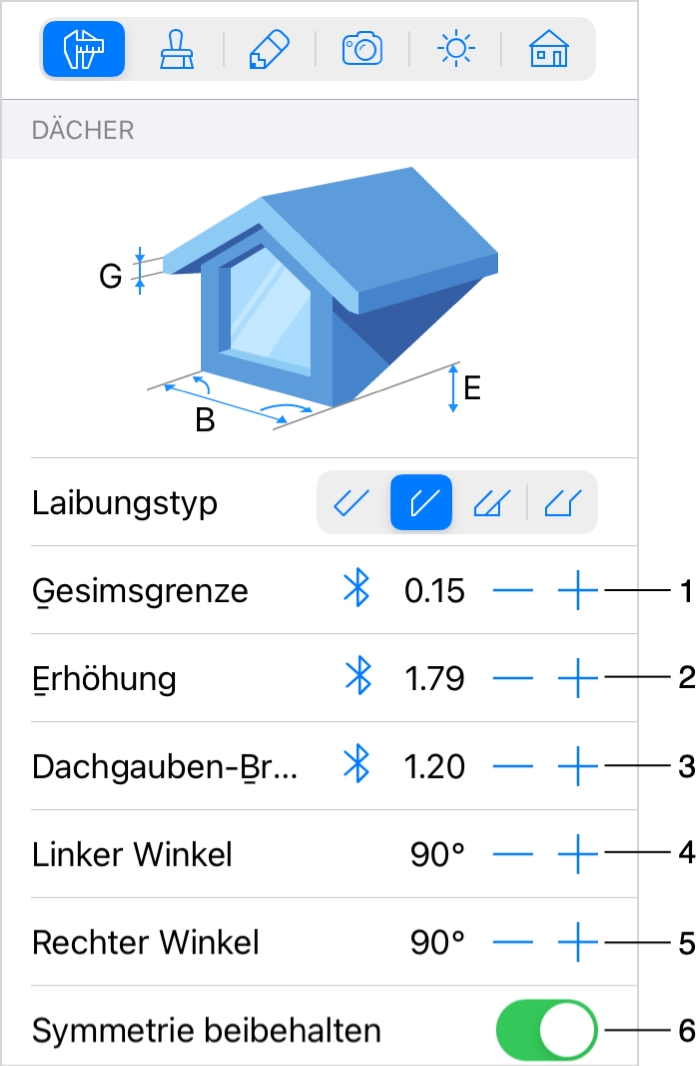

Weitere Einstellungen für Dachgaubenfenster

1 – Die maximale Gesimsgröße.

2 – Die Erhöhung der Dachgaube relativ zum Fußboden.

3 – Dachgauben-Breite.

4 und 5 – Winkel der rechten und linken Dachgaubenseiten. Wenn Sie diese Winkel ändern, können Sie die Draufsicht der Dachgaube von „Rechteck“ in „Trapez“ oder „Parallelogramm“ ändern.

6 – Halten Sie die Gaubenwinkel gleich, während Sie einen von ihnen wechseln.
