Arbeiten mit Dächern

Ändern des Dachtyps

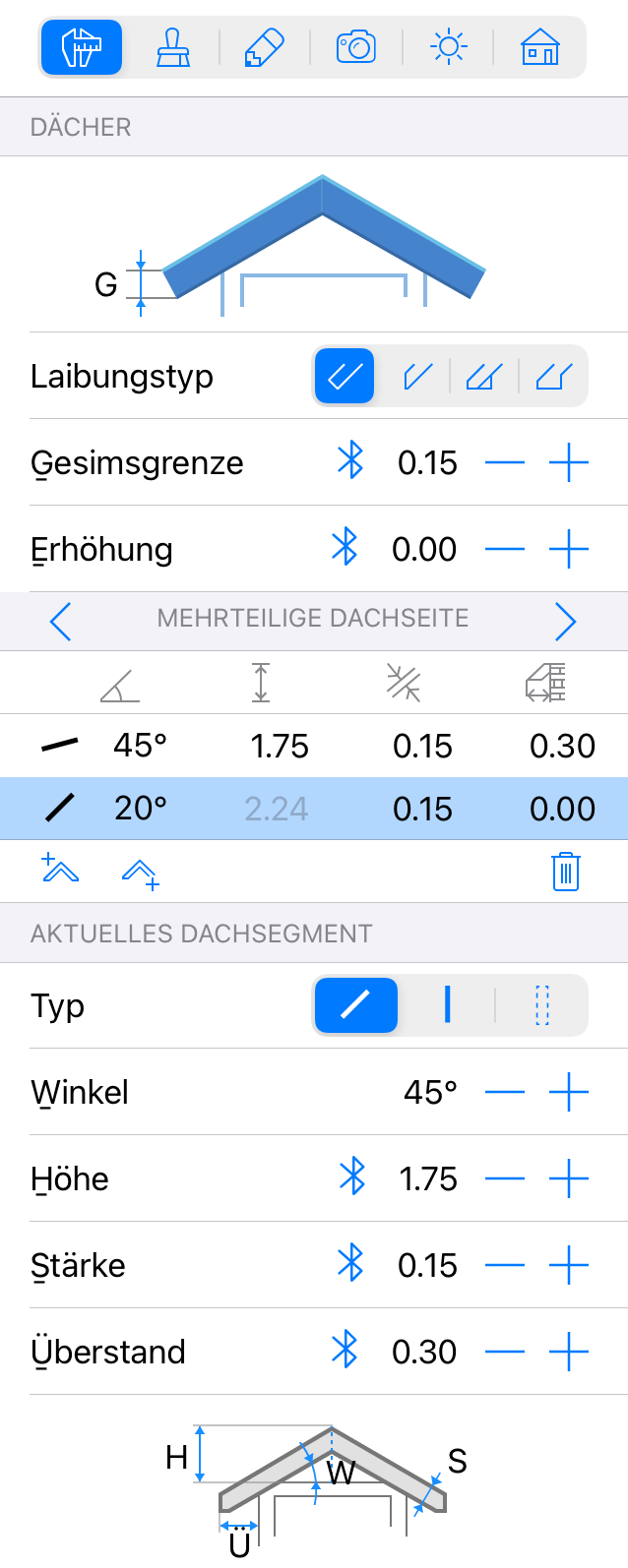

Sie können den Dachtyp mit den Werkzeugen auf der Registerkarte Objekteigenschaften im Informationsfenster ändern.

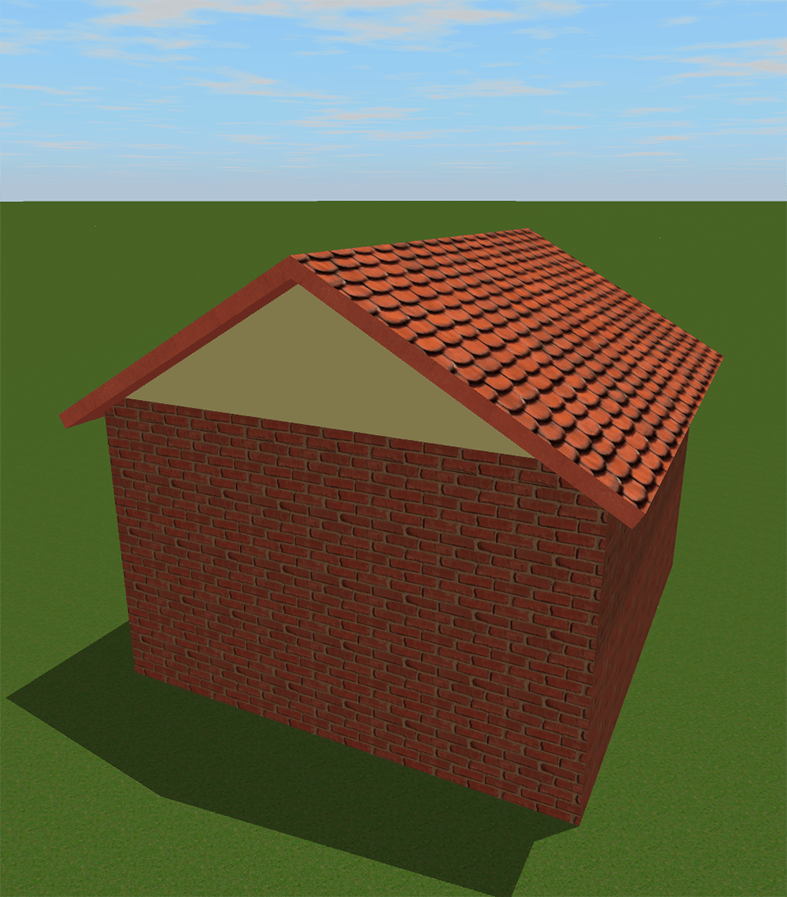

In den nachfolgenden Beispielen wird gezeigt, wie Sie ein Giebeldach in ein Mansardgiebel-, Walm- und Sägezahndach umwandeln. Alle diese Dachtypen gehören zur Standardausstattung und können mit dem Dachassistenten erstellt werden. Mit den nachfolgenden Schritten soll die Verwendung der Werkzeuge im Informationsfenster veranschaulicht werden.

Es ist angenehmer, Dächer in der 3D-Ansicht zu ändern.

Umwandeln eines Giebeldaches in ein Mansardgiebeldach

•

1. Wählen Sie eine Dachschräge aus.

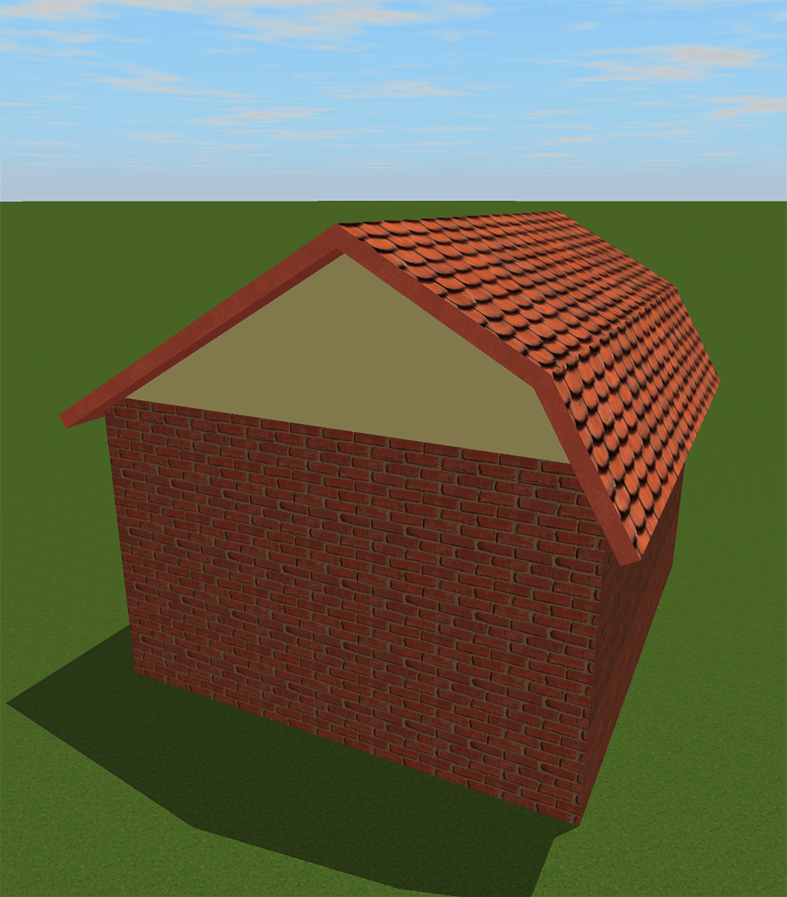

2. Tippen Sie im Informationsfenster auf die Schaltfläche Zum Hinzufügen eines Segments unter der Auswahl.

3. Ändern Sie den Winkel des unteren Segments in 60 Grad.

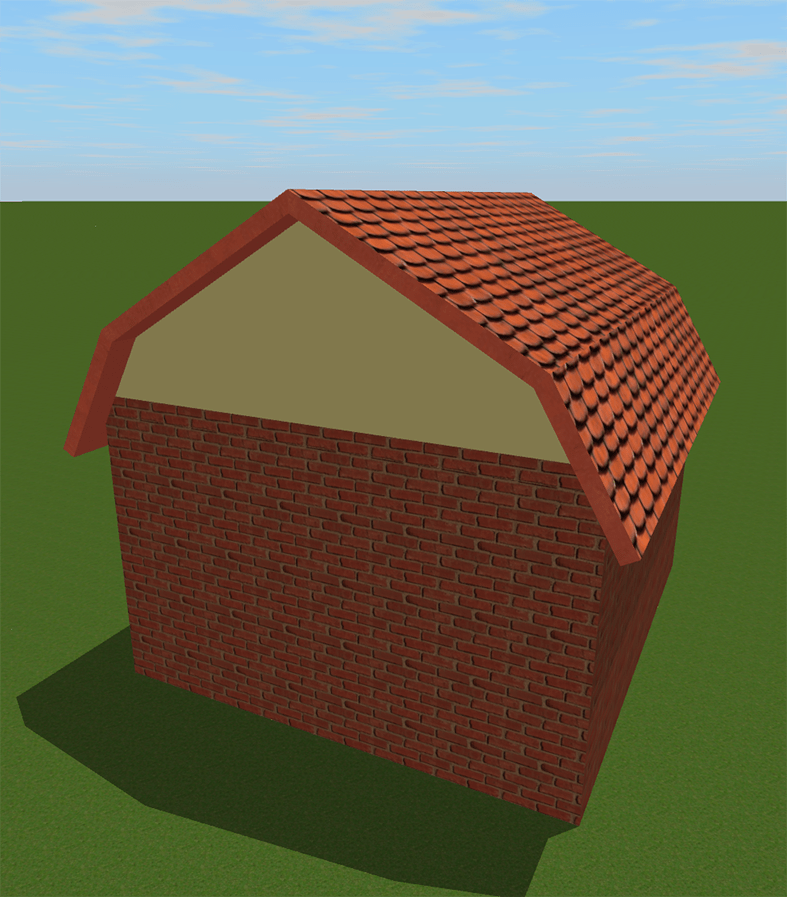

4. Passen Sie die Höhe des unteren Segments an, falls erforderlich.
5. Wiederholen Sie die Schritte 1–4 für die gegenüberliegende Dachschräge.

•

Umwandeln eines Giebeldaches in ein Walmdach

•

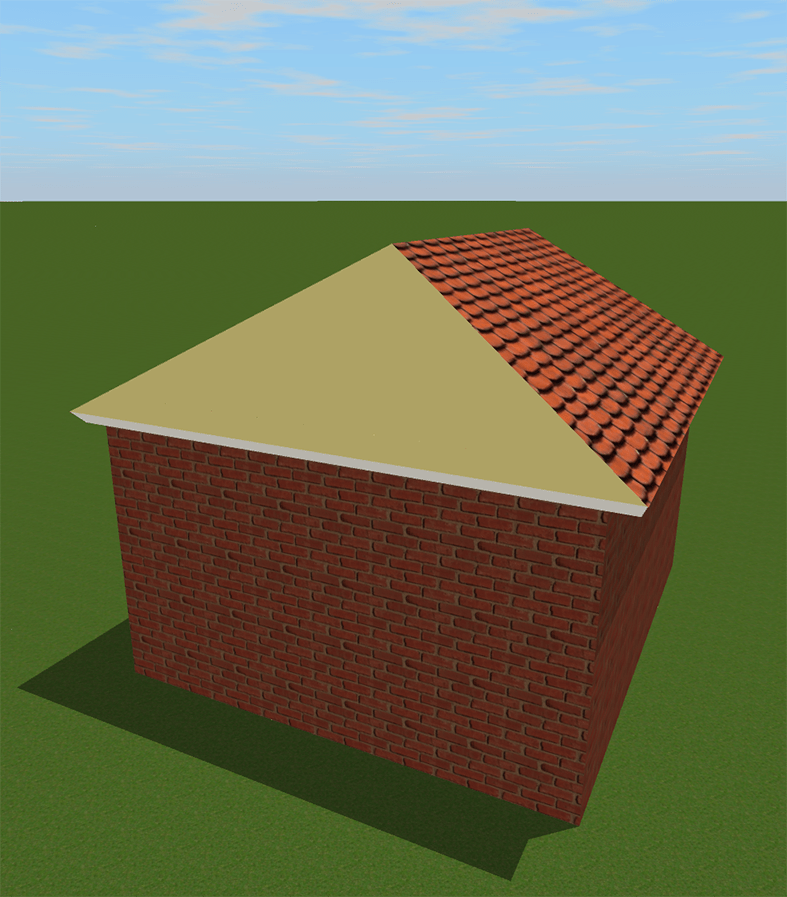

1. Wählen Sie einen Giebel aus und ändern Sie dessen Winkel in 45 Grad.

2. Falls erforderlich, passen Sie den Überstand an.
3. Wiederholen Sie die Schritte 1 und 2 für den anderen Giebel.

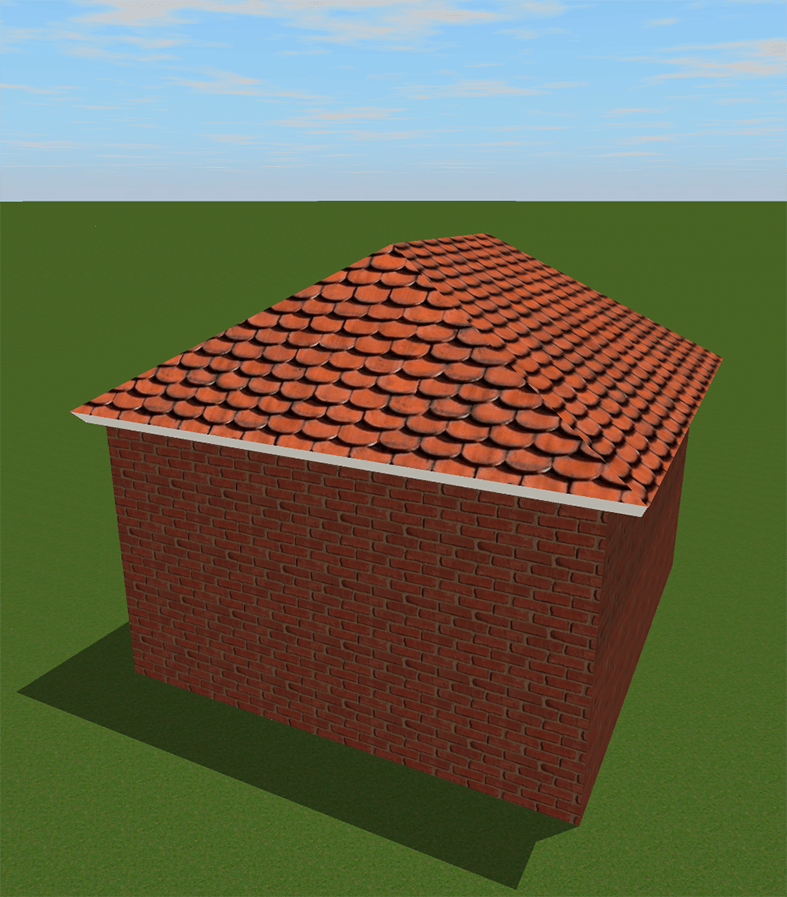

4. Ändern Sie das Material der neuen Schrägen.


Umwandeln eines Giebeldaches in ein Sägezahndach

•

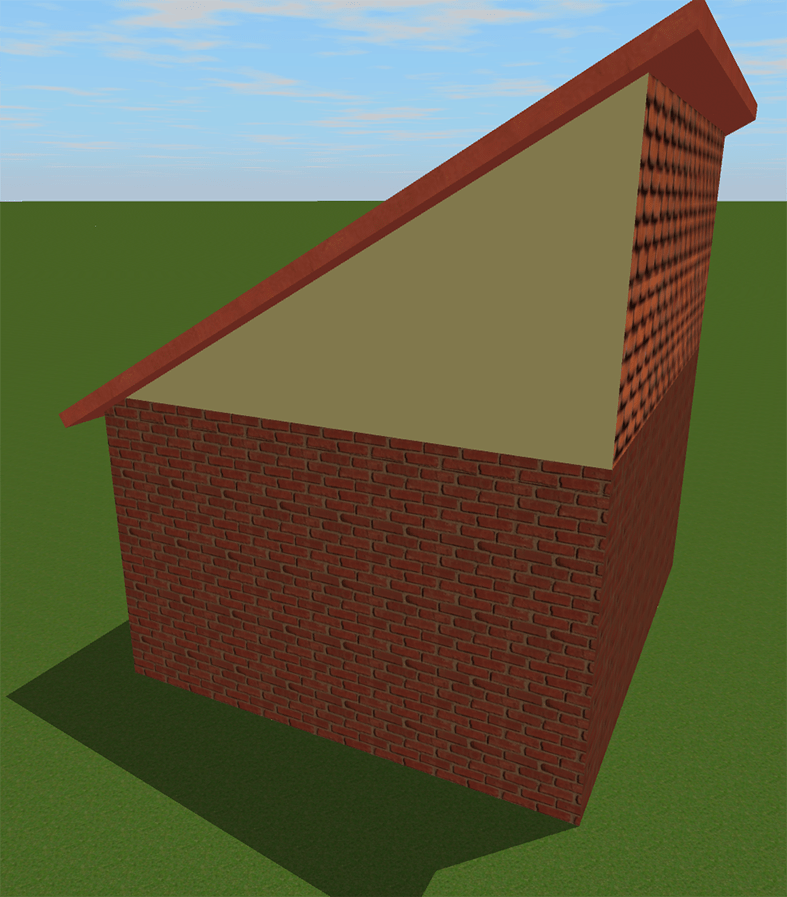

1. Wählen Sie eine Dachschräge aus und ändern Sie deren Typ in Giebel.

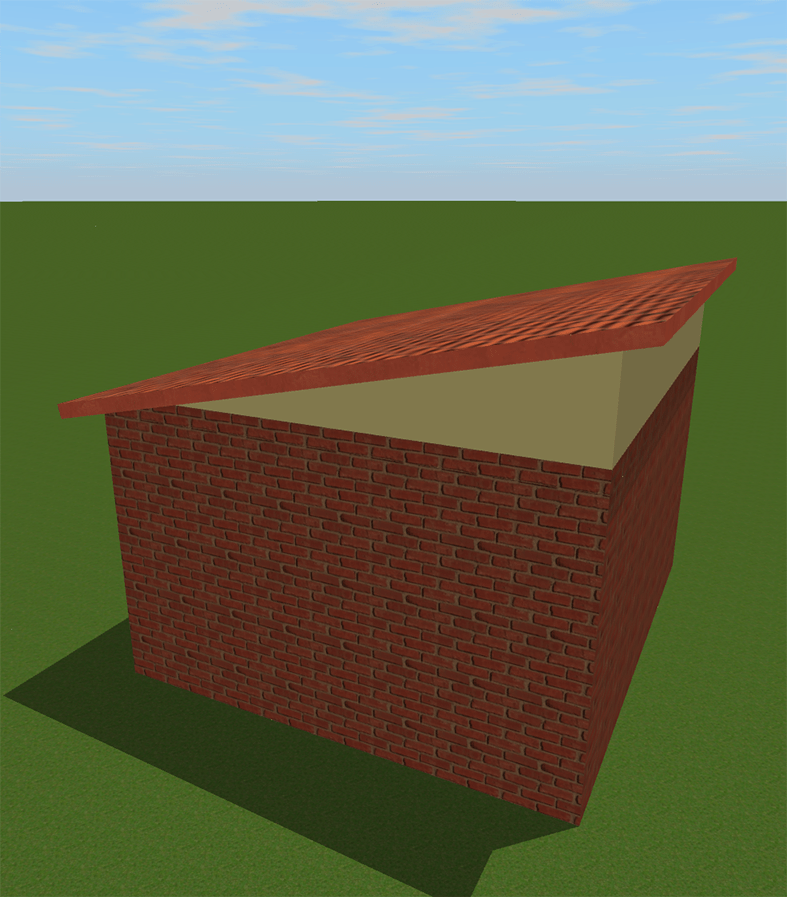

2. Wählen Sie die andere Dachschräge aus und ändern Sie deren Winkel in 10 Grad.
3. Falls erforderlich, passen Sie den Überstand und die Stärke der Dachschräge an.
4. Ändern Sie das Material der neuen Schrägen.
