Arbeiten mit Dächern

Einführung in Dächer

Ein Dach ist ein separater Objekttyp. Ähnlich wie Wände werden Dächer im Programm erstellt und können nicht importiert werden. Wenn das Programm ein Dach erstellt, werden der ausgewählte Dachtyp (eine Vorlage, die Sie im Dachassistenten auswählen) und die Kontur der Außenwände berücksichtigt.

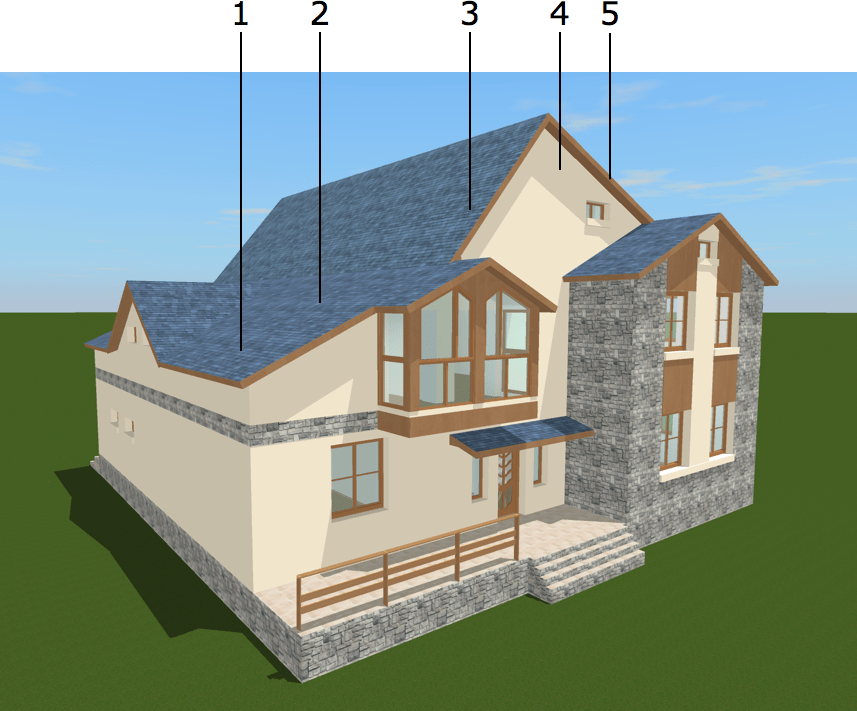

Jedes Dach hat mehrere Seiten. Giebel werden auch als Dachseiten betrachtet. 1, 4 und 5 in der Abbildung sind folglich Dachseiten. Eine Dachseite kann über mehrere Segmente verfügen. Die Seite 1 hat zwei Segmente: 2 und 3.

Ähnlich wie andere Objekte werden Dächer in der Projektstruktur aufgeführt. Dachseiten werden in der Projektstruktur als Unterelemente des dazugehörigen Daches angezeigt.

Das Programm kann ein Dach zu jedem Geschoss hinzufügen, das sich ganz oder teilweise unter dem offenen Himmel befindet. Ein neues automatisches Dach bedeckt normalerweise die gesamte Oberseite des oberen Geschosses. Ein automatisches Dach ändert seine Form automatisch, wenn Sie die Anordnung der Außenwände auf dem Geschoss darunter ändern. Die Dachhöhe ist nicht durch die dazugehörige Geschosshöhe begrenzt.

Das Programm unterstützt auch angepasste Dächer (nur Pro-Edition). Ein Benutzer kann die Fläche, die ein Dach bedecken soll, festlegen. Die Form der Fläche, auf der das Dach ruht, kann bearbeitet werden. Wenn automatische und angepasste Dächer auf der gleichen Fläche vorhanden sind, nimmt das angepasste Dach den Raum ein, der vom Benutzer festgelegt wurde. Das automatische Dach bedeckt den restlichen Raum. Mehrere Dächer können nicht zu einem Dach zusammengeführt werden.

Wenn Sie ein Dachfenster erstellen möchten, installieren Sie ein Fenster im Dach.

Ziehen Sie zum Anwenden eines neuen Materials auf das Dach das Material aus der Bibliothek auf das Dach in der 3D-Ansicht. Weitere Informationen finden Sie unter Anwenden von Materialien. Mit Paneelen können Sie Flächen mit verschiedenen Materialien oder Farben auf der Dachoberfläche erstellen.

Die Dachtypen

Mit dem Dachassistenten können Sie einen allgemeinen Typ wie Giebeldach, Walmdach, Mansarddach und andere auswählen. Ein komplexeres Dach kann durch Hinzufügen oder Löschen von Dachschrägensegmenten und durch Ändern der Winkel erstellt werden. Die Dacheigenschaften befinden sich auf der Registerkarte Objekteigenschaften im Informationsfenster.

Sobald dem Projekt ein Dach hinzugefügt wurde, können Sie den Dachassistenten erneut öffnen, indem Sie den Befehl Dachtyp ändern im Kontextmenü des Daches wählen und einen anderen Typ auswählen.

Verwenden von Paneelen, Öffnungen und Nischen mit Dächern

Wenn Sie eine Paneele, eine Öffnung oder eine Nische zu einem Dach hinzufügen möchten, ziehen Sie das Objekt aus der Objektbibliothek auf das Dach. Dies funktioniert auf die gleiche Weise wie mit Wänden.

Sie können jedes dieser Elemente direkt auf dem Dach in der 2D-Aufrissansicht zeichnen. (Nur Pro-Edition)
