Live Home 3D-Arbeitsbereich

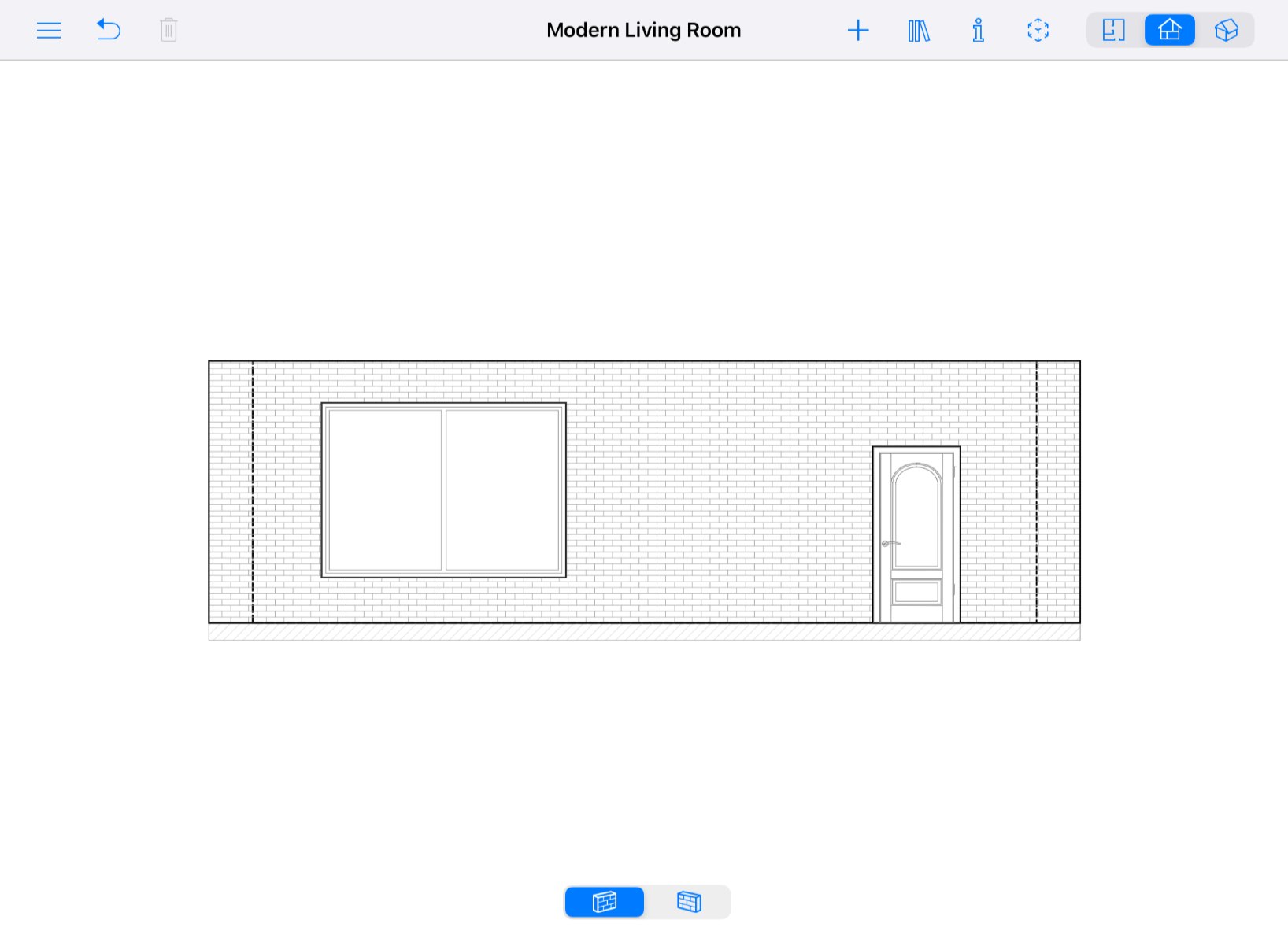

Die 2D-Aufrissansicht

In der 2D-Aufrissansicht wird die Seitenansicht von Wänden und Dächern angezeigt. Sie wird verwendet, um mit Öffnungen, Nischen und Wandpaneelen zu arbeiten. Daneben dient sie auch zum Exportieren und Drucken von Aufrissen.

Die in diesem Abschnitt beschriebene Funktionalität ist nur in der Pro-Edition verfügbar.

Wählen Sie zum Öffnen der 2D-Aufrissansicht ein Wand- oder Dachsegment aus und tippen Sie in der Symbolleiste auf die Schaltfläche . Sie können das Gleiche durch Auswählen einer Nische, Öffnung oder Wandpaneele durchführen, wenn dieses Objekt in einer Wand oder einem Dach installiert ist.

In der Aufrissansicht können die Informationsleiste und Lineale unterhalb der Symbolleiste angezeigt werden. Um beide zusammen ein- oder auszublenden, verwenden Sie die Option Lineale anzeigen in den Einstellungen.

Die Symbolleiste

1 – Das Menü öffnen.

2 – Die letzte Aktion widerrufen. Tippen Sie für „Wiederholen“ auf das Symbol und halten Sie es gedrückt, bis ein Popup-Menü auf dem Bildschirm angezeigt wird.

3 – Ausgewähltes Objekt löschen.

4 – Den Bereich „Werkzeuge“ öffnen. Der Bereich hat zwei Abschnitte: Gebäude und Hilfsobjekte. Im ersten Abschnitt befinden sich Werkzeuge zum Hinzufügen von Wandpaneelen, Nischen und Öffnungen. Der Abschnitt Hilfsobjekte enthält Werkzeuge zum Hinzufügen von Hilfslinien, Textblöcken und Bemaßungen.

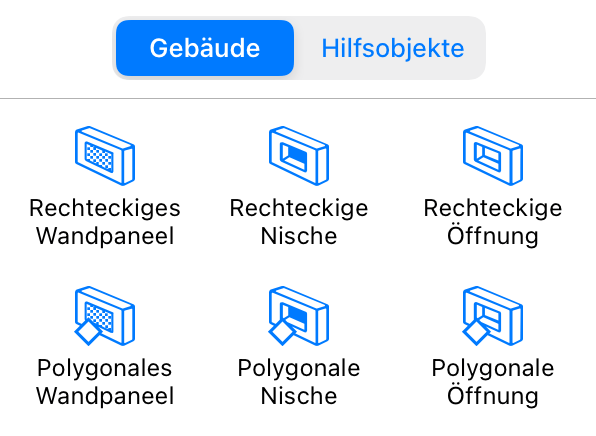

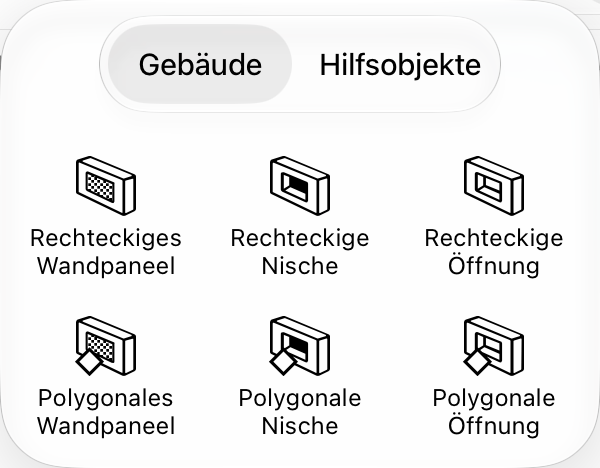

4.1 – Gebäude-Werkzeuge.

Mit dem Werkzeug Rechteckiges Wandpaneel wird ein rechteckiges Wandpaneel erstellt.

Mit dem Werkzeug Polygonales Wandpaneel können Sie ein Wandpaneel mit angepasster Form erstellen.

Mit dem Werkzeug Rechteckige Nische wird eine rechteckige Nische erstellt.

Mit dem Werkzeug Polygonale Nische können Sie eine Nische mit angepasster Form erstellen.

Mit dem Werkzeug Rechteckige Öffnung wird eine rechteckige Öffnung erstellt.

Mit dem Werkzeug Polygonale Öffnung können Sie eine Öffnung mit angepasster Form erstellen.

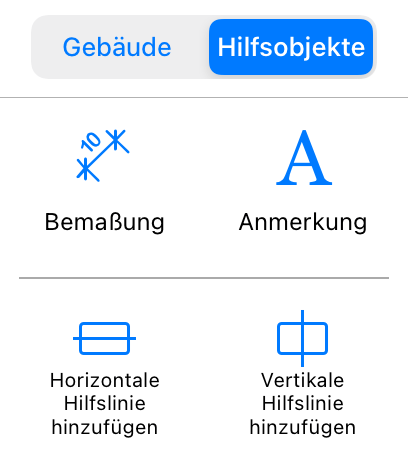

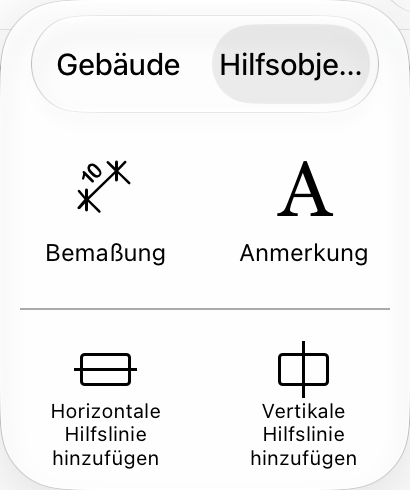

4.2 – Hilfswerkzeuge.

Mit dem Werkzeug Bemaßung können Sie den Abstand zwischen zwei festgelegten Punkten messen.

Mit dem Werkzeug Anmerkung werden Textfelder hinzugefügt, in die Sie Text eingeben oder einsetzen können.

Mit dem Werkzeug Horizontale Hilfslinie hinzufügen wird eine horizontale Hilfslinie hinzugefügt. Sie verläuft standardmäßig durch den Mittelpunkt der Aufrissansicht.

Mit dem Werkzeug Vertikale Hilfslinie hinzufügen wird eine vertikale Hilfslinie hinzugefügt. Sie verläuft standardmäßig durch den Mittelpunkt der Aufrissansicht.

5 – Die Bibliothek öffnen oder schließen, wodurch Sie Zugriff auf die Materialbibliothek, Objektbibliothek und Projektstruktur erhalten.

6 – Das Informationsfenster öffnen oder schließen.

7 – Den Bereich Modelleinrichtung für das Exportieren nach AR öffnen.

8 – Die 2D-Draufsicht anzeigen.

9 – Die 2D-Aufrissansicht anzeigen. (Nur Pro-Edition)

10 – Die 3D-Ansicht anzeigen.

Die meisten Werkzeuge bleiben nach Abschluss der entsprechenden Aktion aktiviert. So können Sie beispielsweise nach dem Zeichnen einer Nische eine weitere Nische zeichnen, ohne das Werkzeug erneut zu aktivieren. Tippen Sie zum Deaktivieren eines Werkzeugs in der Symbolleiste auf Abschließen.

In der Symbolleiste kann auch die Schaltfläche Fertig angezeigt werden, nachdem Sie ein Objekt hinzugefügt oder ausgewählt haben. Durch Tippen auf Fertig wird die Auswahl dieses Objekts lediglich aufgehoben. Sie können dasselbe tun, indem Sie auf eine leere Stelle im Zeichenbereich tippen.

Sobald eine Wand ausgewählt ist, können Sie ihre gegenüberliegende Seite anzeigen, indem Sie auf die Schaltfläche Seite spiegeln tippen. Es funktioniert auch mit Dächern. Die Schaltfläche befindet sich am unteren Rand des Arbeitsbereichs.

Hinzufügen von Objekten aus der Bibliothek

In der 2D-Aufrissansicht können Sie der Zeichnung Objekte hinzufügen, die in Wänden und Dächern installiert werden können. Dies sind Nischen, Öffnungen, Türen, Fenster und Wandpaneele. Um ein Objekt hinzuzufügen, ziehen Sie es aus der Bibliothek und legen Sie es im Projekt ab.

Erstellen von Objekten

Sie können Nischen, Öffnungen und Wandpaneele direkt in der 2D-Aufrissansicht mit den früher erwähnten Zeichenwerkzeugen zeichnen. Jedes dieser Objekte hat zwei verwandte Werkzeuge. Während mit einem der Werkzeuge rechteckige Formen gezeichnet werden können, können mit dem anderen Werkzeug Polygone erstellt werden.

Aktivieren Sie zum Hinzufügen eines rechteckigen Objekts eines der Werkzeuge für Rechtecke. Berühren Sie den Bildschirm und ziehen Sie Ihren Finger zur Seite. Hierdurch wird die Position einer Ecke einer neuen Nische, einer neuen Öffnung oder eines neuen Wandpaneels festgelegt. Heben Sie Ihren Finger an der Stelle an, an der sich die gegenüberliegende Ecke befinden soll.

Aktivieren Sie zum Hinzufügen eines polygonalen Objekts eines der Werkzeuge für Polygone. Berühren Sie den Bildschirm und ziehen Sie Ihren Finger zur Seite. Hierdurch wird die Position der ersten Ecke einer neuen Nische, einer neuen Öffnung oder eines neuen Wandpaneels festgelegt. Heben Sie Ihren Finger an und tippen Sie mehrere Male, um weitere Ecken hinzuzufügen. Sobald die letzte Ecke hinzugefügt wurde, tippen Sie auf die Schaltfläche Abschließen, um das Werkzeug zu deaktivieren.

Ändern der Objektform

Tippen und halten Sie einen Finger zum Ändern der Form von Nischen, Öffnungen und Wandpaneelen direkt in der 2D-Aufrissansicht auf ein Objekt, bis das Popup-Menü geöffnet wird. Wählen Sie dann den Befehl Umriss bearbeiten. Durch das Verschwinden der Ziehpunkte zum Ändern der Größe wird angegeben, dass in den Umrissbearbeitungsmodus gewechselt wurde. Die Objektkontur wird mit rautenförmigen Ziehpunkten an den Ecken, „Punkte“ genannt, angezeigt. Um die Form der Kontur zu ändern, können Sie die Punkte verschieben.

Um einen neuen Punkt hinzuzufügen, tippen und halten Sie, um das Popup-Menü zu öffnen. Wählen Sie dann Punkt hinzufügen. Um einen Punkt zu entfernen, tippen Sie darauf und halten Sie. Wählen Sie Punkt entfernen im Popup-Menü.

Im Umrissbearbeitungsmodus werden in der Mitte jeder Seite der Form auch runde Ziehpunkte angezeigt. Wenn Sie einen runden Ziehpunkt in die eine oder andere Richtung bewegen, wird die entsprechende Seite nach innen oder außen gekrümmt, sodass ein Bogen entsteht. Während Sie die Krümmung einer Seite ändern, ändert sich die Zahl in der Nähe der Mitte der Seite von 0 (gerade Linie) in 180 (Halbkreis). Eine der vielen Möglichkeiten, einen Kreis zu erstellen, besteht darin, ein Quadrat zu zeichnen und jede Seite bis auf 90 Grad zu krümmen.

Gerundete Seiten des Objekts können in der 3D-Ansicht als mehrere Flächen oder als glatte Oberfläche angezeigt werden. Um die Krümmungen mehr oder weniger stark zu glätten, verwenden Sie den Schieberegler Glätte auf der Registerkarte Objekteigenschaften im Informationsfenster. Höhere Werte erfordern unter Umständen mehr Computerleistung, während das 3D-Modell gerendert wird. Im Bild unten wurde die minimale Stärke (unten) und die maximale Stärke (oben) von Glätte auf die zwei identischen Objekte angewendet.

Wenn die Option Geometrie bearbeiten im Informationsfenster nicht gesperrt ist, können Sie den Bearbeitungsmodus durch Doppeltippen auf das Objekt aktivieren.

Möbel in der Aufrissansicht

Um Möbel und Bausteine in der Aufrissansicht ein- oder auszublenden, verwenden Sie die Option Angrenzende Möbel anzeigen im Abschnitt 2D der Einstellungen.

Ein Möbelstück oder Baustein wird nur angezeigt, wenn der Abstand zwischen dem Möbelstück oder Baustein und einer ausgewählten Wand weniger als 1 m beträgt.

In der 2D-Aufrissansicht können Sie Möbel verschieben und neue Objekte hinzufügen.
