Arbeiten mit Objekten
Decken und Fußböden
Decken und Fußböden können manuell oder automatisch erstellt werden. Im zweiten Fall nennen wir sie „Automatischer Fußboden“ und „Automatische Decke“.
Das Programm erstellt einen automatischen Fußboden und eine automatische Decke, sobald Sie einen Raum mit einem dieser Werkzeuge erstellen: Raum, Gerade Wand oder Gebogene Wand. In diesem Zusammenhang verwenden wir den Begriff „Raum“, wenn Wände eine geschlossene Form, z. B. ein Rechteck, auf dem Grundriss bilden. Die Größe und Form des automatischen Fußbodens und der automatischen Decke werden durch die Form des Raumes festgelegt.
Zeichnen Sie zum manuellen Hinzufügen einer Decke oder eines Fußbodens die Decke oder den Fußboden mit dem entsprechenden Werkzeug Decke oder Fußboden.
Zeichnen Sie zum Hinzufügen einer rechteckigen Decke oder eines rechteckigen Fußbodens die Decke oder den Fußboden mit dem Werkzeug Rechteckige Decke oder Rechteckiger Fußboden auf den Grundriss. Klicken Sie und halten Sie die Maustaste gedrückt, um mit dem Zeichnen eines Rechtecks zu beginnen. Sie sollten dann den Mauszeiger an eine neue Position bewegen und die Taste loslassen.
Aktivieren Sie zum Zeichnen einer polygonalen Decke oder eines polygonalen Fußbodens das Werkzeug Polygonale Decke oder Polygonaler Fußboden. Klicken Sie mehrmals auf den Grundriss, um Ecken hinzuzufügen. Doppelklicken Sie, um die Position der letzten Ecke des Polygons festzulegen und das Werkzeug zu deaktivieren.
Mit dem Werkzeug Fußboden und Decke können Sie einen Fußboden und eine Decke zusammen zeichnen, wobei das eine über dem anderen ist. Diese Funktion ist nur in der Pro-Edition verfügbar.
In den meisten Fällen brauchen Sie Ihrem Projekt keine Fußböden und Decken hinzufügen, weil sie vom Programm in geeigneter Weise hinzugefügt werden. Das Hinzufügen eines angepassten Fußbodens kann nützlich sein, wenn Sie eine Terrasse erstellen oder einen Teil des Fußbodens relativ zum restlichen Fußboden erhöhen möchten.
Wählen Sie zum Löschen eines angepassten Fußbodens oder einer angepassten Decke den Fußboden oder die Decke auf dem Grundriss oder in der Projektstruktur aus und drücken Sie die Löschtaste.
Der automatische Fußboden und die automatische Decke können nicht gelöscht werden.
Vorgänge, die alle Objekttypen gemein haben, werden im Abschnitt Grundlagen behandelt. Dies umfasst:
Im Abschnitt Anwenden von Materialien wird erklärt, wie Materialien auf Objekte angewendet werden.
Der Begriff „Objekt“ bezieht sich später in diesem Abschnitt auf Fußböden und Decken.
Decken- und Fußbodeneigenschaften im Informationsfenster
Die meisten Fußboden- und Deckenparameter befinden sich im Informationsfenster. Dort können Sie die geometrischen Eigenschaften ändern oder einrichten, wie das Objekt auf dem Grundriss oder in der 3D-Ansicht aussieht.
Geometrische Eigenschaften

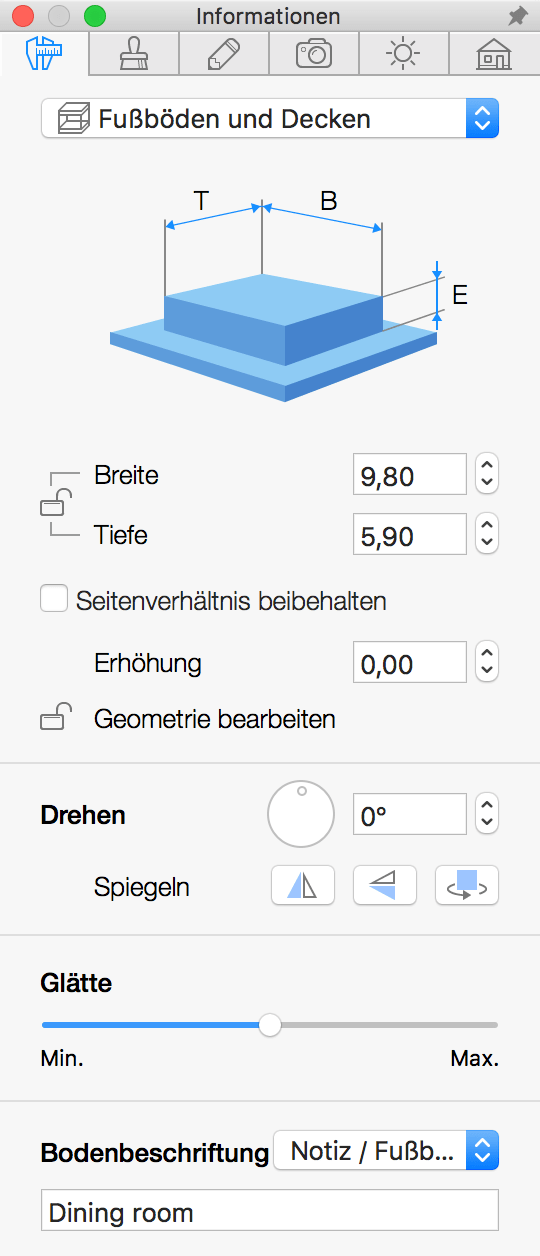

Die geometrischen Eigenschaften eines Objekts finden Sie auf der Registerkarte Objekteigenschaften im Informationsfenster.
Die Standardhöhe einer Decke wird durch die Geschosshöhe festgelegt. Zuerst haben alle Fußböden und Decken auf dem gleichen Geschoss die gleichen Niveaus. Um das Niveau eines Fußbodens oder einer Decke in einem bestimmten Raum zu ändern, verwenden Sie den Parameter Erhöhung.
Sie können ein Split-Level-Haus simulieren, indem Sie den Parameter Erhöhung in unterschiedlichen Räumen anpassen.
Die anderen Parameter auf der Registerkarte Objekteigenschaften können nur geändert werden, wenn ein Fußboden oder eine Decke vom Benutzer erstellt wurde.
Stellen Sie zum Ändern der Größe eines Objekts sicher, dass dessen Abmessungen im Informationsfenster entsperrt sind. Geben Sie dann neue Werte ein. Um das Objekt in der Größe proportional zu ändern, aktivieren Sie die Option Seitenverhältnis beibehalten.
Um ein Objekt direkt auf dem Grundriss in der Größe zu ändern, ziehen Sie einen der Ziehpunkte auf dem Auswahlrahmen des Objekts. Die Ziehpunkte werden nicht angezeigt, wenn die Objektabmessungen gesperrt sind.
Verwenden Sie zum Drehen einer angepassten Decke oder eines angepassten Fußbodens das Werkzeug Drehen im Informationsfenster oder den Drehpunkt auf dem Grundriss.
Mit den Werkzeugen zum Spiegeln können Sie ein Objekt horizontal oder vertikal spiegeln. Mit der dritten Option wird das Objekt um 180 Grad gedreht.
Die Beschriftung eines Fußbodens
Jeder Fußboden hat eine Beschriftung. Die Beschriftung wird standardmäßig in der Mitte des Fußbodens angezeigt. Sie kann die Fußbodenfläche, die Abmessungen oder beides anzeigen. Im Dropdownmenü Fußbodenbeschriftungen erweitern auf der Registerkarte Bemaßungen im Dialog Projekteinstellungen können Sie auswählen, was angezeigt werden soll.
Um der Beschriftung eines Fußbodens eigenen Text hinzuzufügen, doppelklicken Sie auf die Beschriftung. Dieser anpassbare Text wird Notiz genannt. Im Informationsfenster können Sie auswählen, ob die Standardinformationen, die Notiz des Benutzers, beides oder nichts angezeigt werden soll.
Die Position der Beschriftung im 2D-Layout kann geändert werden. Ziehen Sie sie hierzu einfach an die neue Position.
Wenn Sie einen angepassten Fußboden über dem automatischen Fußboden platzieren, verringert sich die Fläche des automatischen Fußbodens um die Fläche des angepassten Fußbodens.
Verwenden Sie zum Ein- oder Ausblenden aller Fußbodenbeschriftungen in Ihrem Projekt den Menübefehl Darstellung > Fußbodenbeschriftungen anzeigen.
Ändern der Fußboden- oder Deckenform
Klicken Sie zum Ändern der Fußboden- oder Deckenform mit der rechten Maustaste auf den Fußboden oder die Decke und wählen Sie Umriss bearbeiten im Kontextmenü. Durch das Verschwinden der Ziehpunkte zum Ändern der Größe wird angegeben, dass in den Umrissbearbeitungsmodus gewechselt wurde. Die Objektkontur wird mit rautenförmigen Ziehpunkten an den Ecken, „Punkte“ genannt, angezeigt. Um die Form der Kontur zu ändern, können Sie die Punkte verschieben.
Wenn Sie einen neuen Punkt hinzufügen möchten, klicken Sie mit der rechten Maustaste auf den Umriss und wählen Sie Punkt hinzufügen. Wenn Sie einen Punkt entfernen möchten, klicken Sie mit der rechten Maustaste darauf und wählen Sie Punkt entfernen.
Die Form eines Objekts kann auch mithilfe der Kombinieren-Operationen geändert werden. Der Umriss des Ergebnisses hängt von der Position und Form der Originalobjekte ab. Wählen Sie zum Kombinieren von Objekten mindestens zwei in der 2D-Draufsicht aus. Rufen Sie das Kontextmenü auf und wählen Sie eine der Operationen.
Im Umrissbearbeitungsmodus werden in der Mitte jeder Seite der Form auch runde Ziehpunkte angezeigt. Wenn Sie einen runden Ziehpunkt in die eine oder andere Richtung bewegen, wird die entsprechende Seite nach innen oder außen gekrümmt, sodass ein Bogen entsteht. Während Sie die Krümmung einer Seite ändern, ändert sich die Zahl in der Nähe des Mauszeigers von 0 (gerade Linie) in 180 (Halbkreis). Eine der vielen Möglichkeiten, einen Kreis zu erstellen, besteht darin, ein Quadrat zu zeichnen und jede Seite bis auf 90 Grad zu krümmen. Halten Sie die Umschalttaste gedrückt, um bei 15-Grad-Schritten einzurasten.
Gerundete Seiten des Objekts können in der 3D-Ansicht als mehrere Flächen oder als glatte Oberfläche angezeigt werden. Um die Krümmungen mehr oder weniger stark zu glätten, verwenden Sie den Schieberegler Glätte im Informationsfenster. Höhere Werte erfordern unter Umständen mehr Computerleistung, während das 3D-Modell gerendert wird. Im Bild unten wurde die minimale Stärke (unten) und die maximale Stärke (oben) von Glätte auf die zwei identischen Objekte angewendet.
Wenn die Option Geometrie bearbeiten im Informationsfenster nicht gesperrt ist, können Sie den Bearbeitungsmodus durch Doppelklicken auf das Objekt aktivieren.
