Espace de travail Live Home 3D
Vue en plan 2D
La vue en plan 2D est utilisée pour créer un plan. Vous pouvez dessiner des murs, des planchers et des plafonds, et ajouter des objets tels que des fenêtres ou des éléments de mobilier. La vue en plan 2D vous permet également d’ajouter du texte et d’afficher les dimensions des éléments.
Pour ouvrir la vue en plan 2D, cliquez sur le bouton Vue en plan 2D dans la barre d’outils.

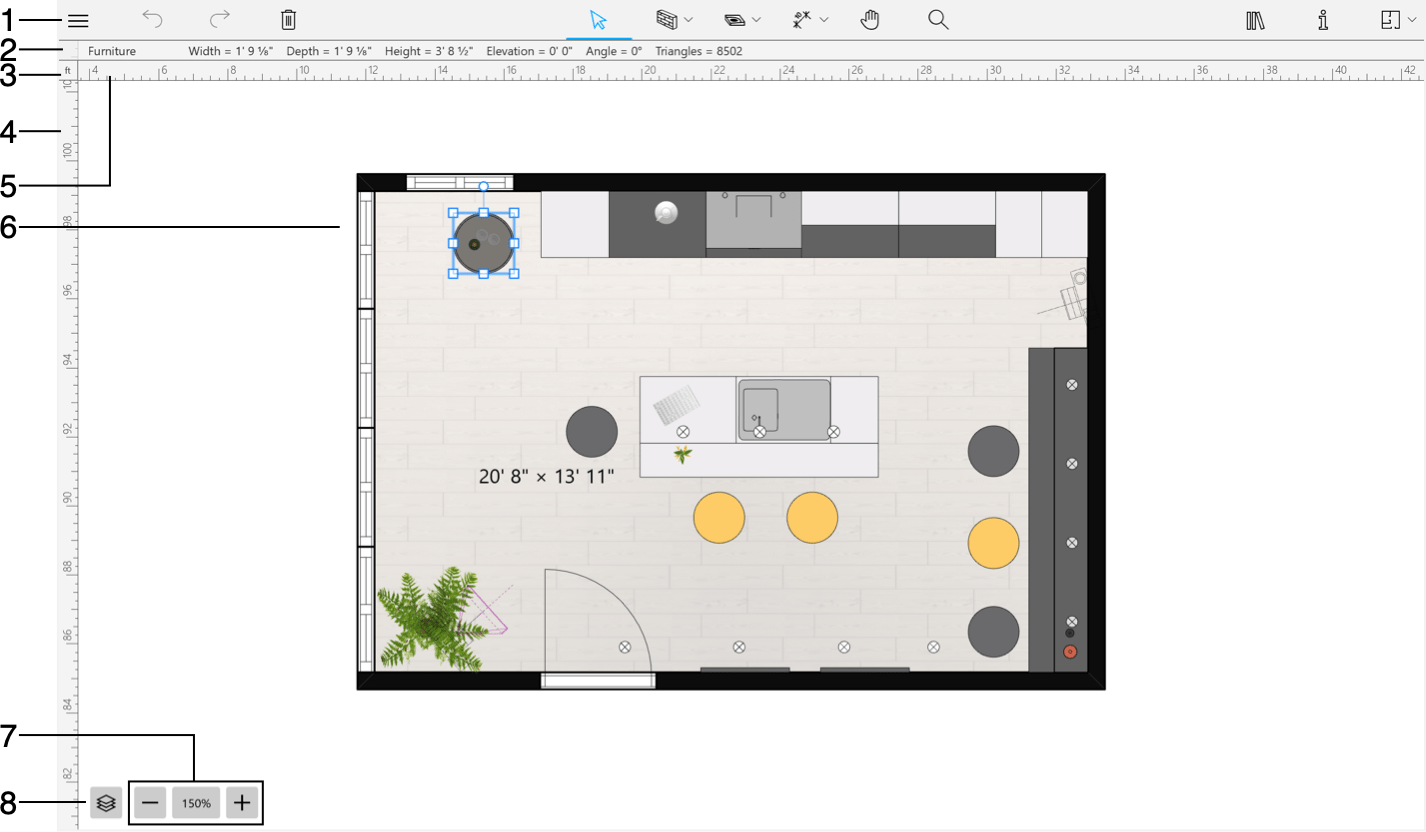

1 – Barre d’outils. Pour plus de détails, reportez-vous à la section Barre d’outils ci-dessous.
2 – La barre d’information affiche des informations sur l’objet sélectionné, comme son type, sa taille, son élévation et son orientation.
3 – Cliquez sur l’unité de mesure actuelle pour en choisir une autre ou pour ouvrir les paramètres du projet.
4 et 5 РR̬gles. Pour activer ou d̩sactiver les r̬gles, utilisez la section 2D du panneau Param̬tres.
6 – Zone de modification du plan.
7 – Commandes de zoom.
8 - Ce bouton vous permet de choisir l'un des étages ou le site.
Pour choisir l’étage à afficher, sélectionnez-le dans l’onglet Propriétés du bâtiment de l’inspecteur.
La vue en plan 2D vous permet de modifier l’étage actuel et d’afficher simultanément les murs des étages situés juste au-dessus ou en dessous. Cette option peut être activée dans la section 2D des paramètres.
Vous pouvez modifier la manière dont votre projet est présenté sur le plan à l’aide de l’onglet Propriétés 2D de l’inspecteur. Vous pouvez conserver l’aspect par défaut, appliquer un motif ou une couleur de remplissage à certaines parties du bâtiment et utiliser la vue du dessus de l’objet pour le représenter sur le plan. Pour représenter tous les objets au moyen de leur vue du dessus (à l’exception des parties du bâtiment), utilisez les options Style de représentations 2D dans la section Projet du panneau Paramètres.
Barre d’outils
1 – Ouvrir le menu.
2 et 3 РLes boutons Annuler et R̩tablir.
4 РSupprimer les objets s̩lectionn̩s.

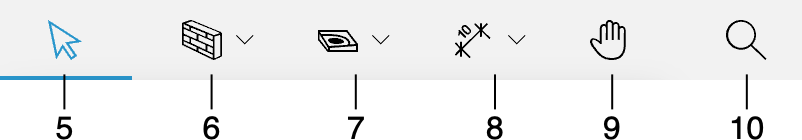

5 РOutil S̩lection utilis̩ pour s̩lectionner et d̩placer des objets.

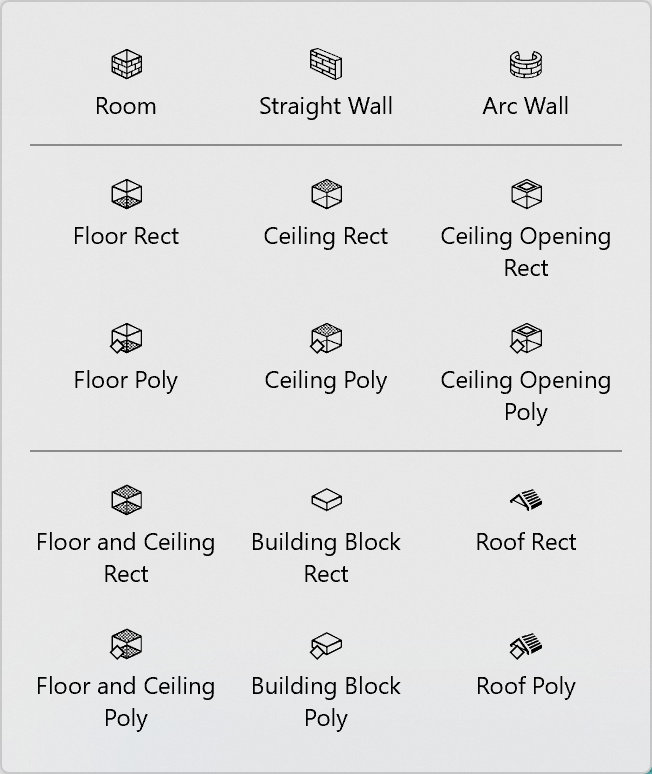

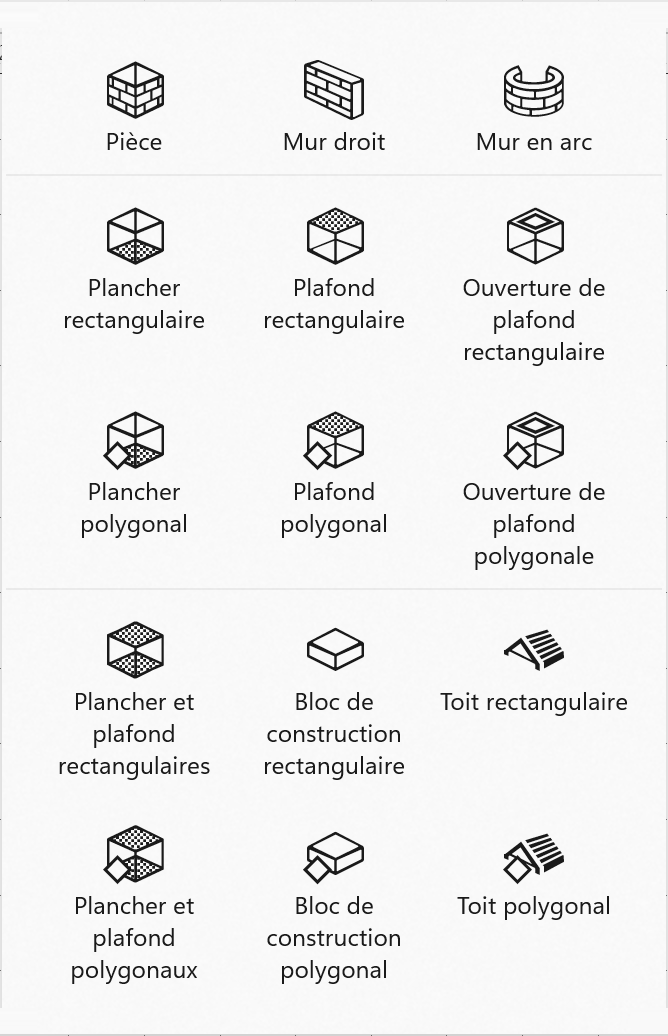

6 РOutils utilis̩s pour dessiner des parties de b̢timent telles que des murs, des plafonds ou des planchers.
L’outil Pièce crée une pièce rectangulaire avec un plafond et un plancher.
L’outil Mur droit crée des murs droits.
L’outil Mur en arc crée des murs arrondis.
L’outil Plancher rectangulaire ajoute un plancher rectangulaire.
L’outil Plancher polygonal vous permet de créer un plancher en lui donnant la forme que vous voulez.
L’outil Plafond rectangulaire crée un plafond rectangulaire.
L’outil Plafond polygonal vous permet de créer un plafond en lui donnant la forme que vous voulez.
L’outil Ouverture de plafond rectangulaire crée une ouverture rectangulaire dans la dalle de l’étage actuel.
L’outil Ouverture de plafond polygonale crée une ouverture de forme libre dans la dalle de l’étage actuel. (Édition Pro uniquement)
L’outil Plancher et plafond rectangulaires crée un plancher et un plafond rectangulaires de même forme l’un au-dessus de l’autre. (Édition Pro uniquement)
L’outil Plancher et plafond polygonaux crée un plancher et un plafond de formes libres et identiques l’un au-dessus de l’autre. (Édition Pro uniquement)
L’outil Bloc de construction rectangulaire dessine un bloc de construction rectangulaire. Il peut être utilisé pour créer des éléments tels que des seuils ou des plateformes. (Édition Pro uniquement)
L’outil Bloc de construction polygonal vous permet de dessiner un bloc de construction de forme libre. Il peut être utilisé pour créer des éléments tels que des seuils ou des plateformes. (Édition Pro uniquement)
L’outil Toit rectangulaire ajoute un toit rectangulaire. Contrairement au toit automatique, cet outil vous permet de définir la surface occupée par le toit. (Édition Pro uniquement)
L’outil Toit polygonal vous permet d’ajouter un toit de forme non rectangulaire. Contrairement au toit automatique, cet outil vous permet de définir la surface occupée par le toit. (Édition Pro uniquement)
Veuillez noter que le programme crée automatiquement un plancher et un plafond dès que vous créez une pièce (une forme fermée délimitée par des murs). Il n’est donc pas nécessaire d’ajouter des planchers ou des plafonds dans la plupart des cas.

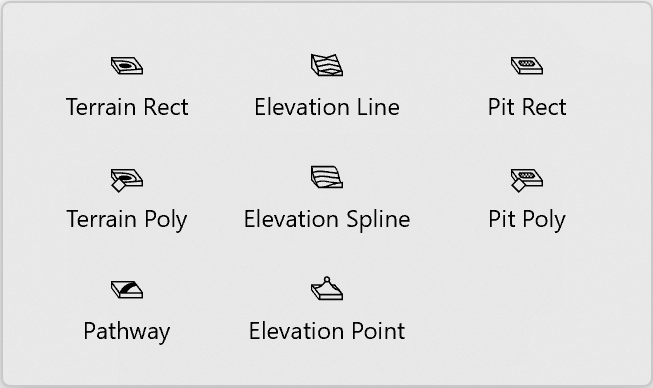

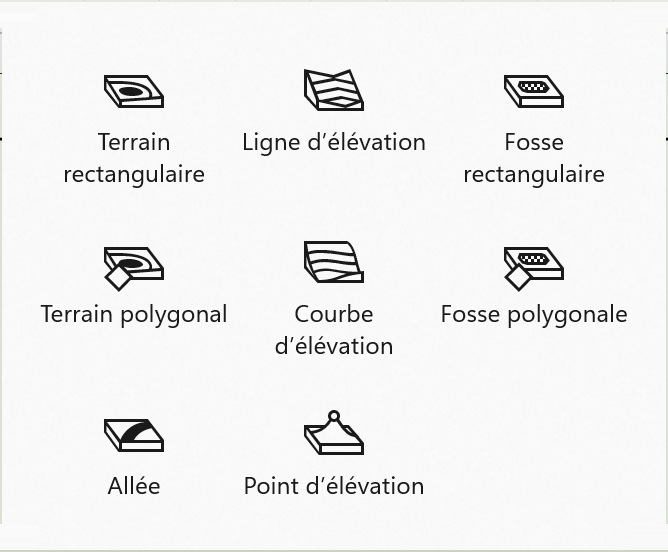

7 РOutils pour mod̩liser le terrain.
L’outil Terrain rectangulaire ajoute un terrain rectangulaire. (Édition Pro uniquement)
L’outil Terrain polygonal vous permet de créer un terrain en lui donnant la forme que vous voulez. (Édition Pro uniquement)
L’outil Allée ajoute une allée. (Édition Pro uniquement)
L’outil Ligne d’élévation ajoute une ligne d’élévation polygonale. (Édition Pro uniquement)
L’outil Courbe d’élévation est un outil de dessin à main levée permettant d’ajouter des lignes d’élévation. (Édition Pro uniquement)
L’outil Point d’élévation ajoute un point dont vous pouvez changer l’élévation. (Édition Pro uniquement)
L’outil Fosse rectangulaire ajoute une fosse rectangulaire. (Édition Pro uniquement)
L’outil Fosse polygonale vous permet de créer une fosse en lui donnant la forme que vous voulez. (Édition Pro uniquement)

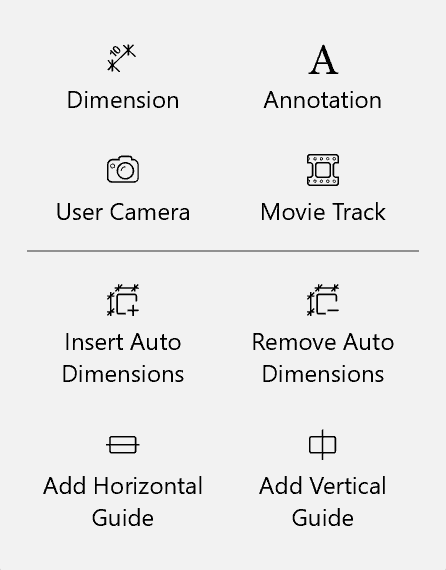

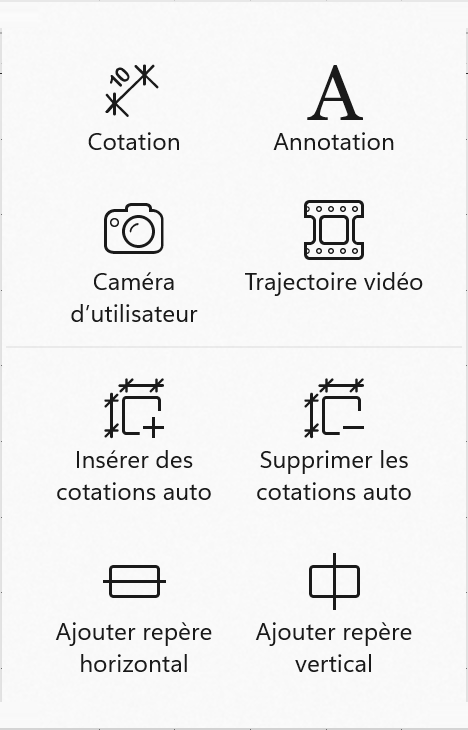

8 – Outils auxiliaires.
L’outil Cotation vous permet de mesurer la distance entre des points spécifiés.
L’outil Annotation ajoute des zones dans lesquelles vous pouvez taper ou coller du texte.
L’outil Caméra d’utilisateur ajoute des caméras.
L’outil Trajectoire vidéo ajoute des caméras vidéo pour créer une trajectoire vidéo.
Les boutons Insérer des cotations auto et Supprimer les cotations auto vous permettent d'afficher ou de masquer les cotations automatiques. Ces dernières affichent la longueur des murs.
Les outils Ajouter repère horizontal et Ajouter repère vertical permettent d'ajouter des lignes de repère.
9 – L’outil Panorama vous permet de saisir et de faire défiler le plan avec la souris.
10 – Le bouton Zoom vous permet de choisir l’outil Zoom avant ou Zoom arrière.

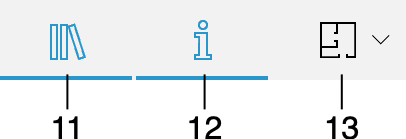

11 – Ouvrir ou fermer la bibliothèque qui vous donne accès à la bibliothèque de matières, à la bibliothèque d’objets et à l’arborescence du projet.
10 – Ouvrir ou fermer l’inspecteur.
13 - Fait apparaître un menu contextuel qui vous permet de choisir la vue en plan 2D, la vue en élévation 2D (édition Pro uniquement) ou la vue 3D.
La plupart des outils restent activés après l’exécution de l’action correspondante. Par exemple, après avoir dessiné un plancher, vous pouvez en dessiner un autre sans activer de nouveau l’outil. Pour désactiver un outil, cliquez sur l’outil Sélection ou sur un autre outil.
